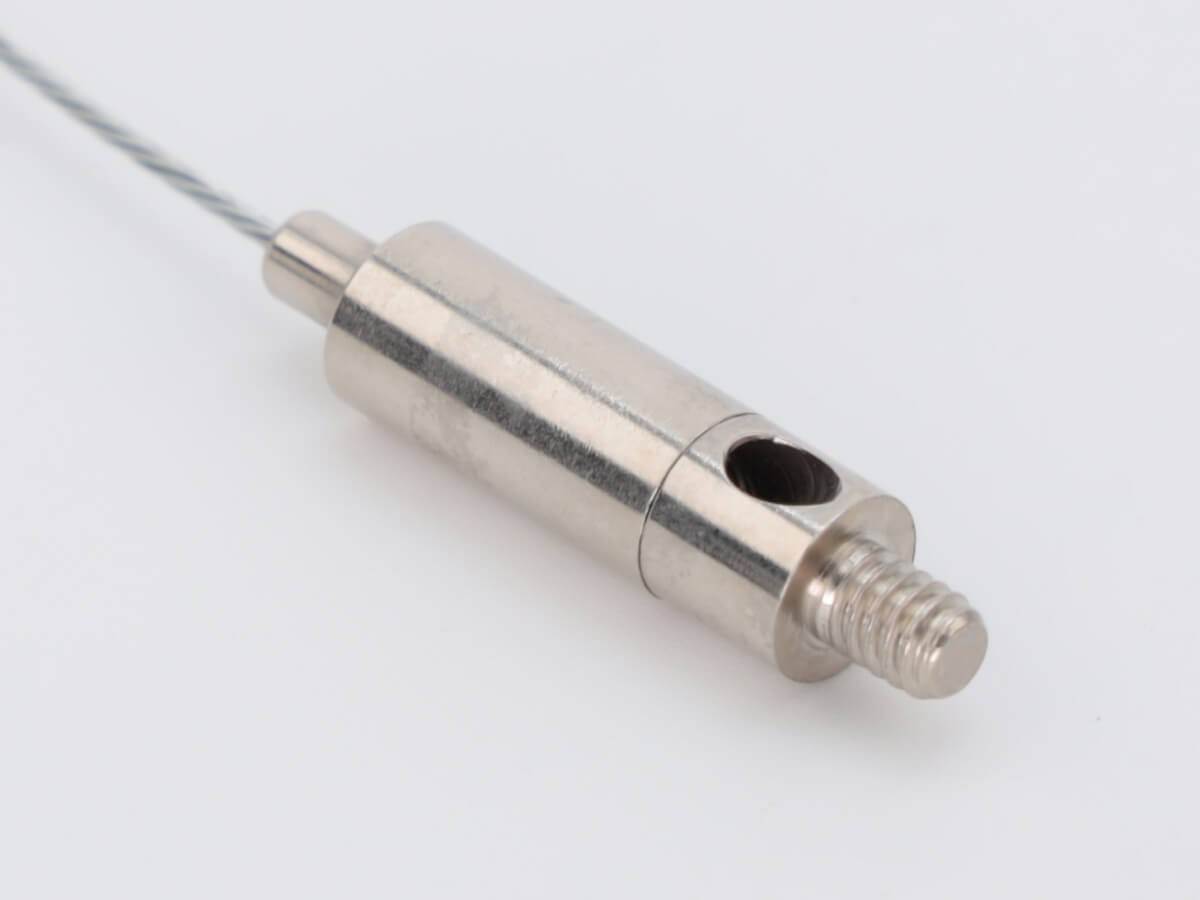

Мини-подвес A253 с цангой и резьбой М4

Размер
Цвет
Цена за 1
шт.
  • ₽
    263
  • ₽
Сумма
₽

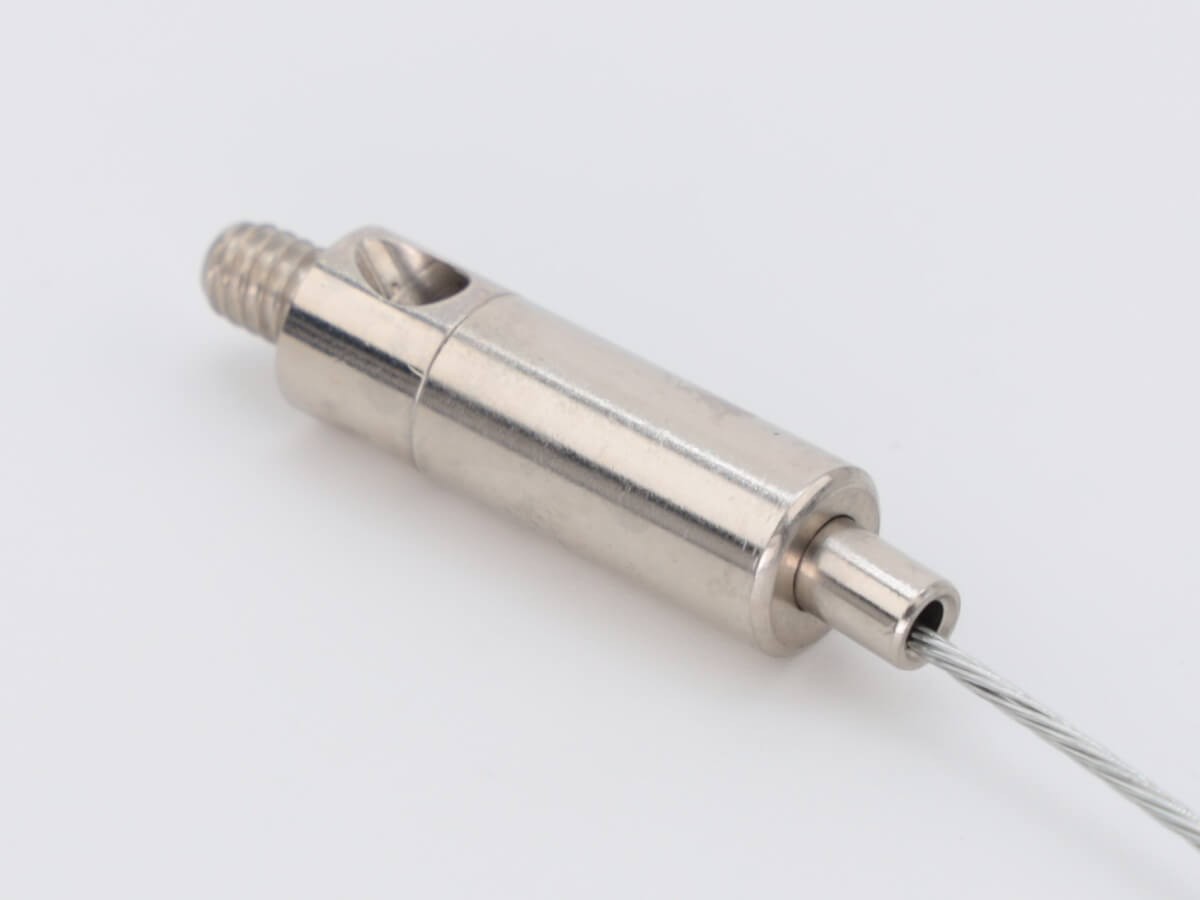

A253 — миниатюрный цилиндрический подвес со встроенным цанговым механизмом для троса диаметром от 1 до 1,5 мм. На противоположной стороне корпуса предусмотрен резьбовой хвостовик М4×0,7 для присоединения к светильнику, панели или другой ответной детали.

Цанга позволяет перемещать подвес по свободному тросу и регулировать высоту конструкции. Для разблокировки механизма необходимо нажать на выступающий носик цанги. После его отпускания трос снова фиксируется внутри корпуса.

Конструкция и характеристики A253

Корпус A253 изготовлен из никелированной латуни. Трос входит в цанговый механизм с одной стороны и может выходить через боковое отверстие корпуса. Такая схема позволяет использовать компактный подвес в конструкциях, где свободный конец троса не должен продолжаться по оси резьбового хвостовика.

Параметр Значение
Модель A253
Тип Миниатюрный подвес со встроенной цангой
Материал Никелированная латунь
Цвет Никель
Диаметр троса От 1 до 1,5 мм
Монтажная резьба М4×0,7
Диаметр корпуса 7 мм
Общая длина 32 мм
Вывод свободного конца троса Через боковое отверстие
Регулировка положения Нажатием на носик цанги
Вес 5 г

Установка подвеса на резьбу М4

A253 присоединяется к ответной детали с внутренней резьбой М4 и шагом 0,7 мм. Резьбовой хвостовик можно вкрутить в корпус светильника, металлический профиль, монтажную площадку или другую совместимую деталь.

Перед установкой необходимо проверить глубину ответного отверстия и длину резьбового зацепления. Ответная резьба должна совпадать не только по номинальному диаметру М4, но и по шагу 0,7 мм.

Регулировка A253 на тросе

Трос проводится через входное отверстие цанги и выводится сбоку корпуса. При перемещении в рабочем направлении механизм пропускает трос, а при приложении нагрузки фиксирует его.

Для изменения положения подвеса необходимо снять нагрузку или обеспечить безопасную поддержку подвешенного изделия, нажать на носик цанги и переместить крепеж по тросу. После отпускания носика следует проверить повторную фиксацию.

Регулировку нельзя выполнять, если подвешенное изделие не поддерживается и может неконтролируемо опуститься после разблокировки цанги.

Какой трос подходит для A253

Цанговый механизм рассчитан на металлический трос диаметром от 1 до 1,5 мм. Для корректного зажима рекомендуется использовать трос без полимерной оплетки, если совместимость конкретной оплетки с цангой не подтверждена отдельно.

Конец троса должен быть ровным и не иметь распущенных проволок. Поврежденный конец может затруднить заправку в цангу и повредить внутренний механизм.

Применение мини-подвеса

  • компактные и линейные светильники;
  • информационные и рекламные материалы;
  • небольшие стенды и панели;
  • интерьерные элементы и декор;
  • подвесные инсталляции.

Подбор троса для A253

Для подвеса подходят оцинкованный трос WRGS диаметром 1 мм и трос WRGS диаметром 1,5 мм. Также можно использовать совместимый трос с запаянным концом, который проще провести через цанговый механизм.

Перед окончательной сборкой рекомендуется проверить прохождение троса через цангу, работу механизма разблокировки и надежность повторной фиксации.
