Карабины пружинные: грушевидные и овальные

О пружинных карабинах: исполнения, материалы, размеры

Пружинный карабин — разъёмное соединительное звено для троса, цепи и петли. В группе два контура: грушевидный (тип пожарного DIN 5299) и овальный. Грушевидный удобнее в перчатке и при работе с цепью; овальный симметричен и не «предпочитает» сторону.

Размеры прутка 4×40, 5×50 и 6×60 мм. Ориентировочная рабочая нагрузка стали — 80 / 100 / 120 кг (0,8 / 1,0 / 1,2 кН по DIN 5299). Алюминий — 40 / 50 / 60 кг. Изделия не грузоподъёмные.

Исполнения

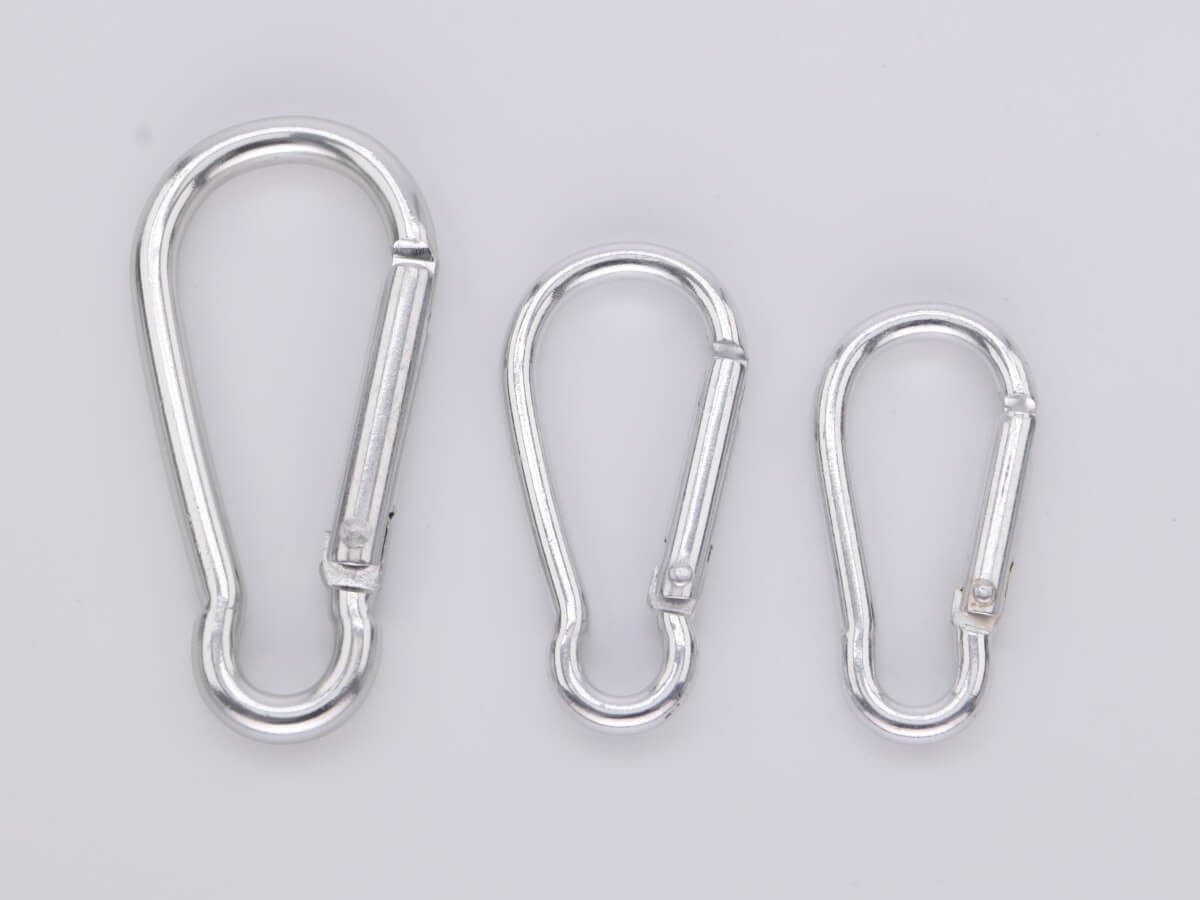

Базовый с пружинной защёлкой

Статика без вибрации: вывеска, баннер, лёгкий светильник. Для светильника над проходом нужна муфта. Алюминий — 40–60 кг, сталь — 80–120 кг.

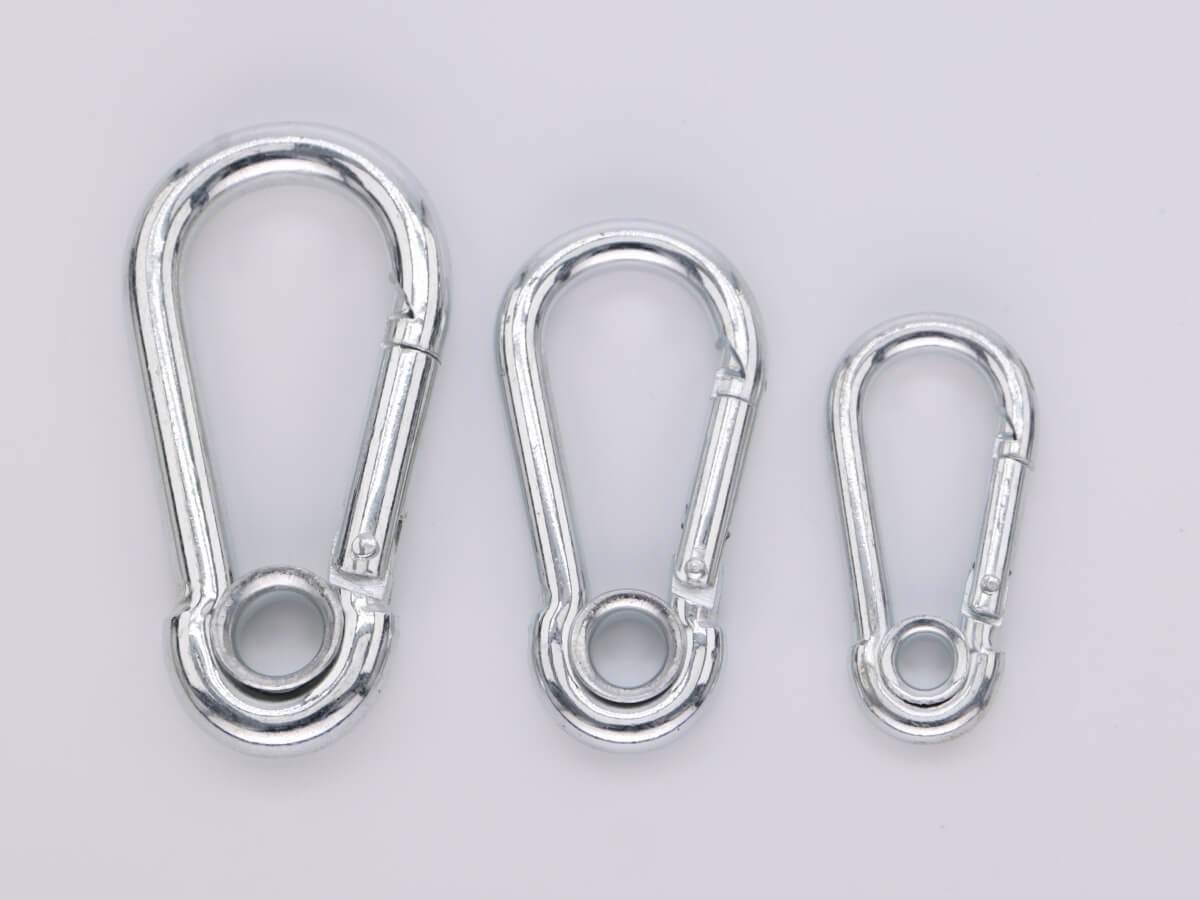

С монтажным ушком

Запрессованное кольцо фиксирует карабин на тросе: узел не «уезжает». Удобно крепить винтом или вязать две ветви. Нагрузка как у того же прутка без ушка: сталь 80–120 кг. Ушко не делает изделие средством страховки людей.

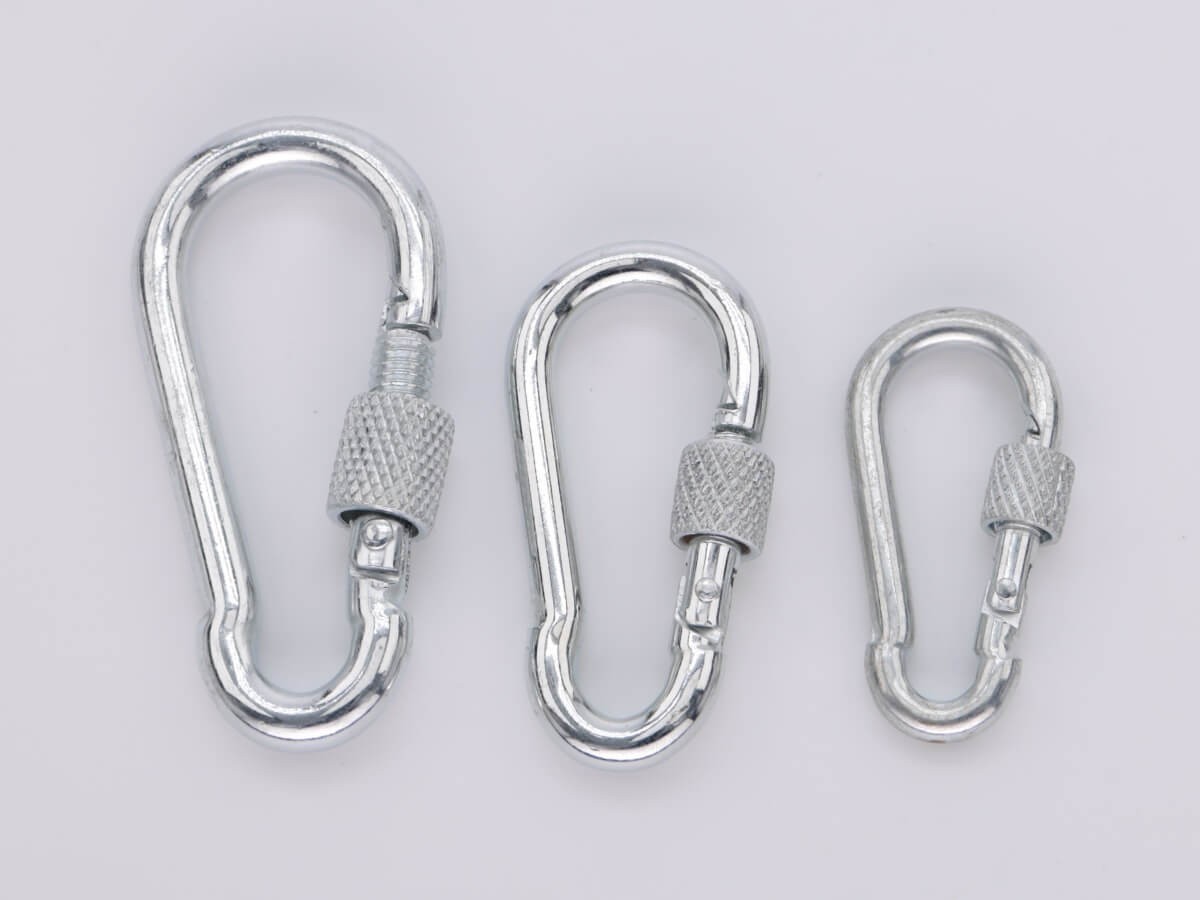

С резьбовой муфтой

Винтовой замок блокирует защёлку в закрытом положении (DIN 5299 D). Несущая способность та же, что без муфты: 80–120 кг. Обязательна при вибрации, на высоте и на светильниках.

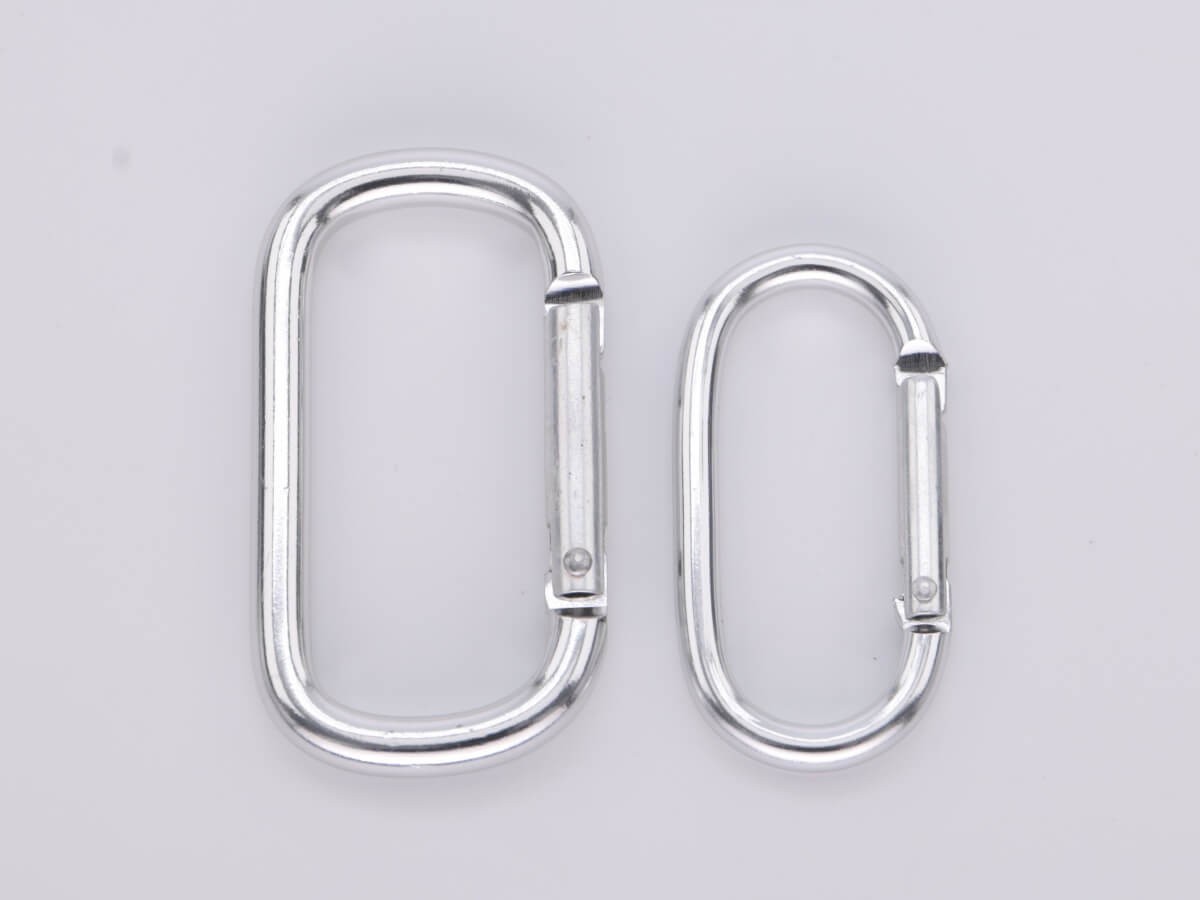

Овал

Прямые боковые ветви, симметричная работа. Не путать с альпинистским овалом EN 12275 (там 20 кН и вес ~70 г): это бытовой овал 12–25 г.

Овальный рапид

Это не карабин с защёлкой, а замкнутое резьбовое звено с шестигранной муфтой. Муфту затягивать до конца. Ориентир WLL без клейма — 100–200 кг.

Алюминий или оцинкованная сталь

Алюминиевый сплав легче в 2–3 раза: карабин 6×60 мм весит 9–12 г против 29–35 г у стального. Он не корродирует, но при том же размере держит меньше и легче разгибается. Сталь выигрывает в прочности и устойчивости к деформации.

Практическое правило: алюминий — для декора и вывесок; сталь с муфтой — для светильников и долгих узлов.

Когда резьбовая муфта обязательна

Пружинная защёлка удерживает соединение только за счёт усилия пружины. При вибрации или переменной нагрузке она может приоткрыться, и трос выйдет из зева. Резьбовая муфта наворачивается на защёлку и механически запирает её. Нагрузку муфта не увеличивает.

Муфта нужна, если узел:

• вибронагруженный — у вентиляции, на фасаде, вблизи сценического оборудования;
• расположен высоко и недоступен для регулярного осмотра;
• держит светильник или оборудование, падение которого недопустимо.

Не использовать пружинный карабин на талях, лебёдках и подъёмных механизмах — DIN 5299 не грузоподъёмный такелаж. После монтажа муфту закручивают до упора. Резьбу держат чистой: пыль и краска мешают полному затягиванию.

Размеры и нагрузки

Цифры — ориентир по DIN 5299 и аналогам, без протокола испытаний партии. Для светильника над людьми: не тяжелее 15 / 20 / 25 кг на сталь 4 / 5 / 6 мм плюс отдельный страховочный трос. Тяжелее — рапид с клеймом или скоба.

Где применяют

Подвес лёгких LED-панелей и трековых светильников на тросах; натяжение баннеров и вывесок; сборка потолочных систем и выставочных конструкций. Для замкнутого соединения без защёлки посмотрите треугольные рапиды и D-крюк.
