Держатели панелей для стержневой системы

Боковые и фронтальные держатели: чем различаются

Держатели — элементы, которые навешиваются на стержень и удерживают саму панель. Каждый надевается на ось Ø 6 мм, фиксируется установочным винтом и может быть переставлен по высоте. В подкатегории пять моделей: они различаются положением панели относительно стержня и толщиной материала.

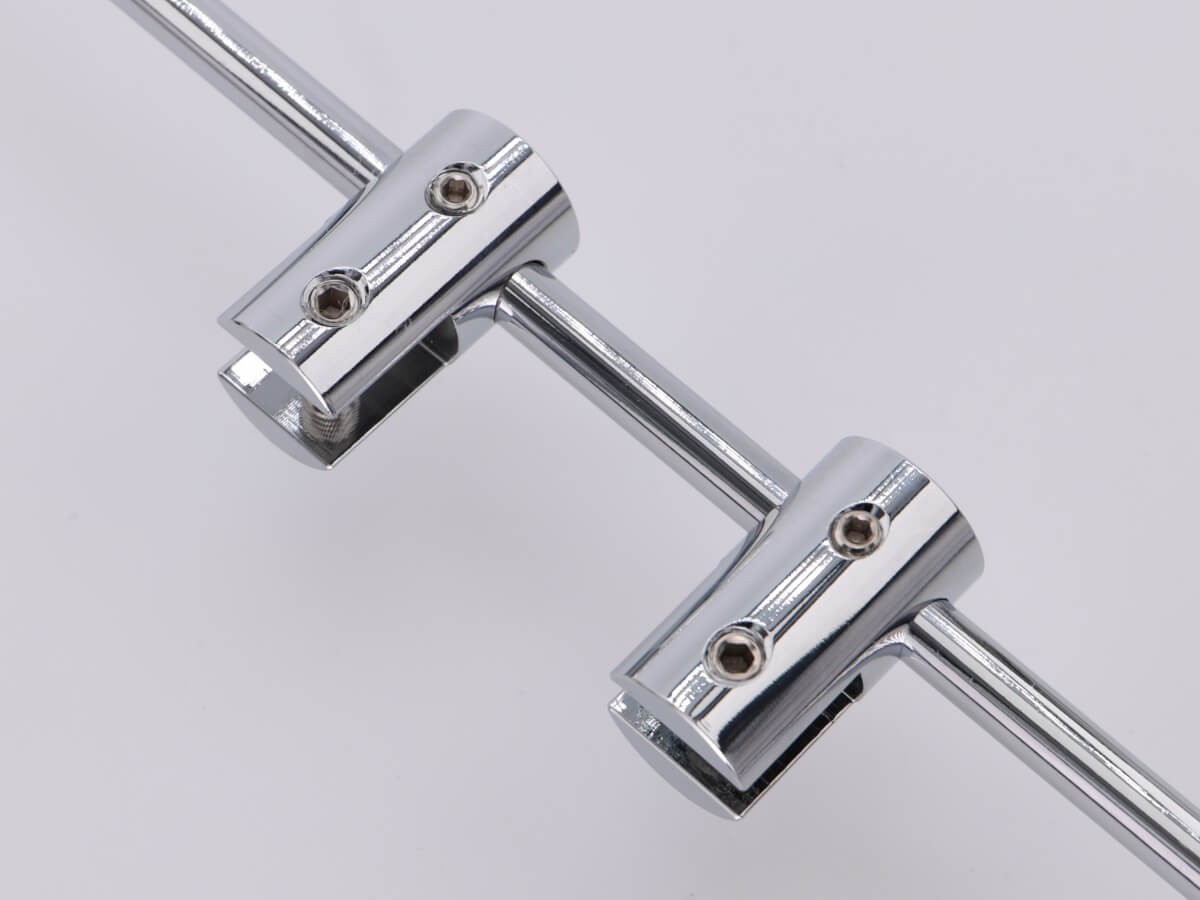

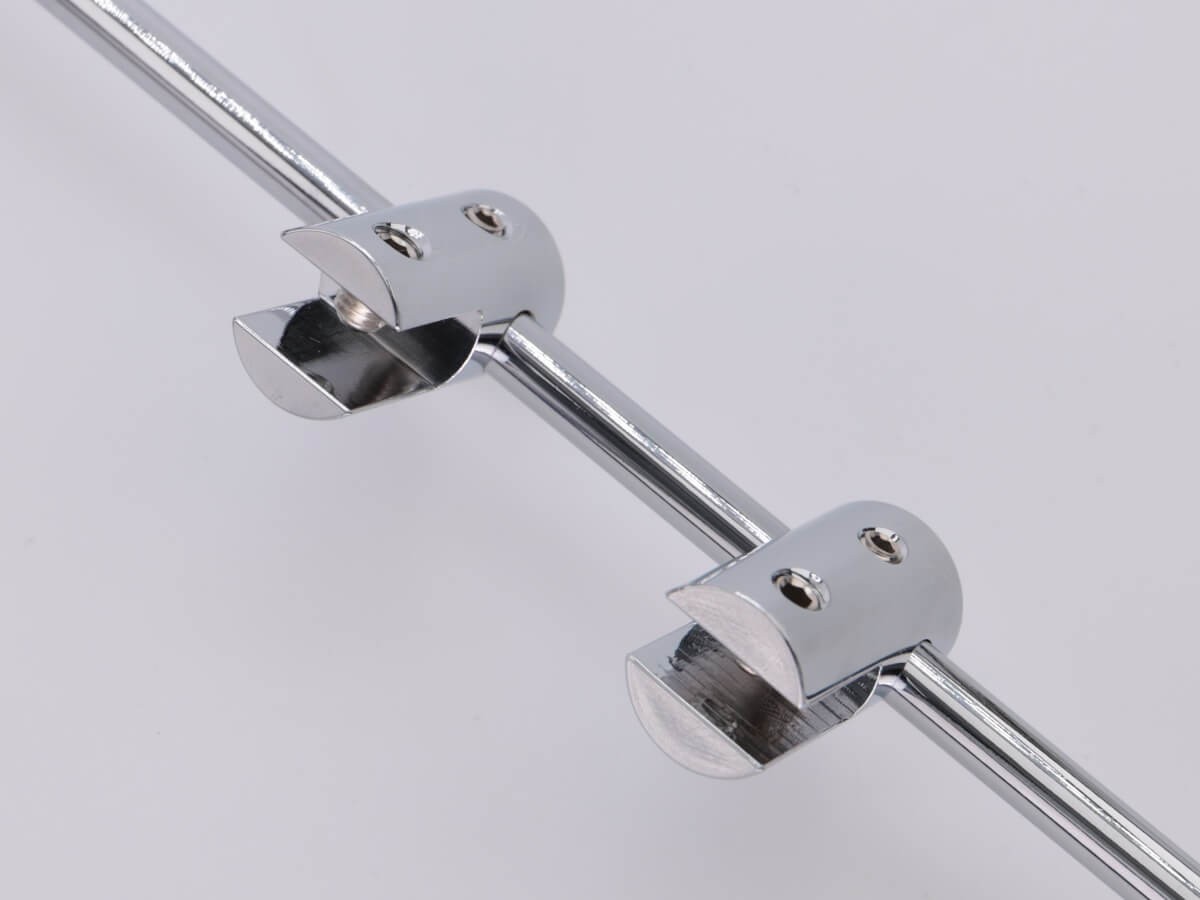

Боковой держатель

Панель зажимается в пазу сбоку от стержня: ось проходит вдоль кромки листа. Материал заводится в паз и притягивается установочным винтом — сверлить панель не нужно, отверстий в ней не остаётся.

Выпускается в двух исполнениях по толщине: 4–6 мм и 6–8 мм. Вес каждого — 12 г. Это базовый вариант для одиночной таблички: стержень идёт по краю панели и выглядит как аккуратная вертикальная линия.

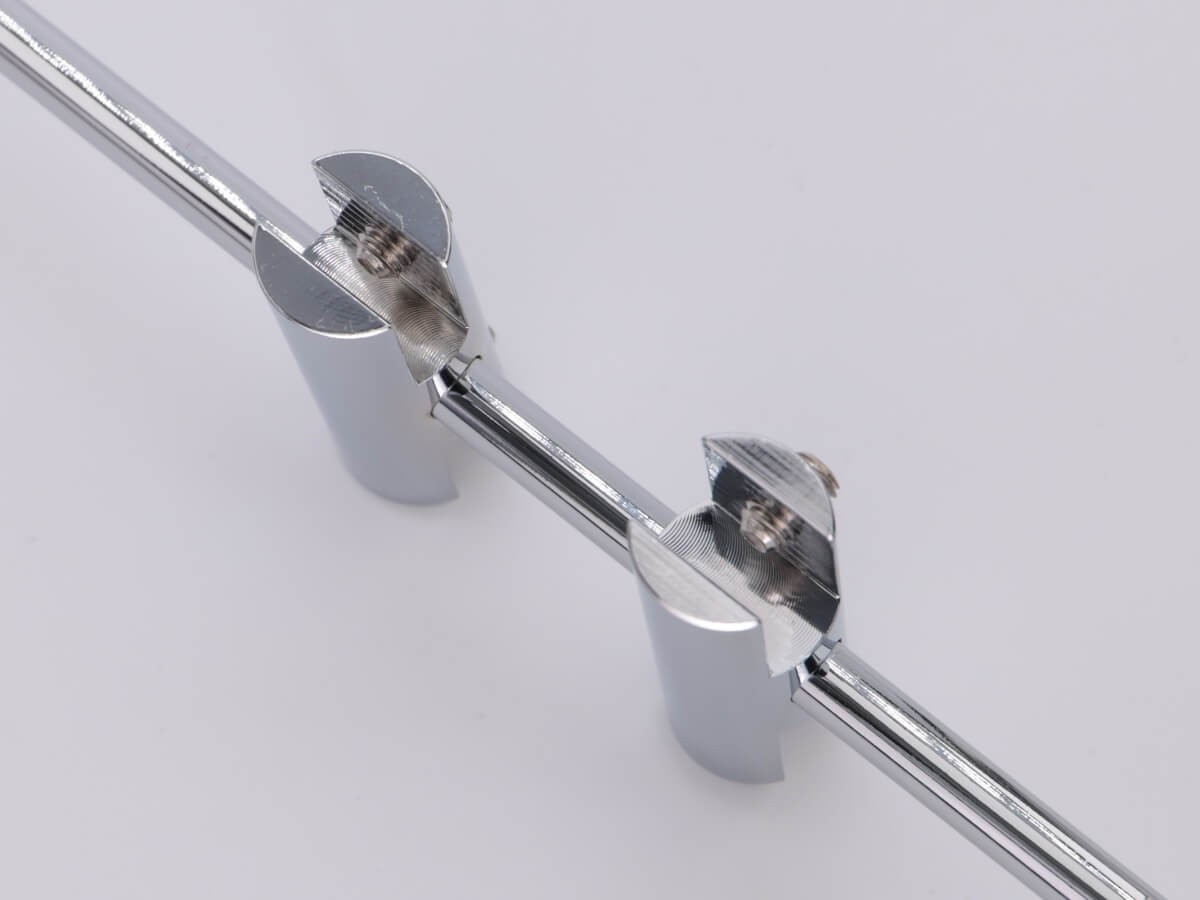

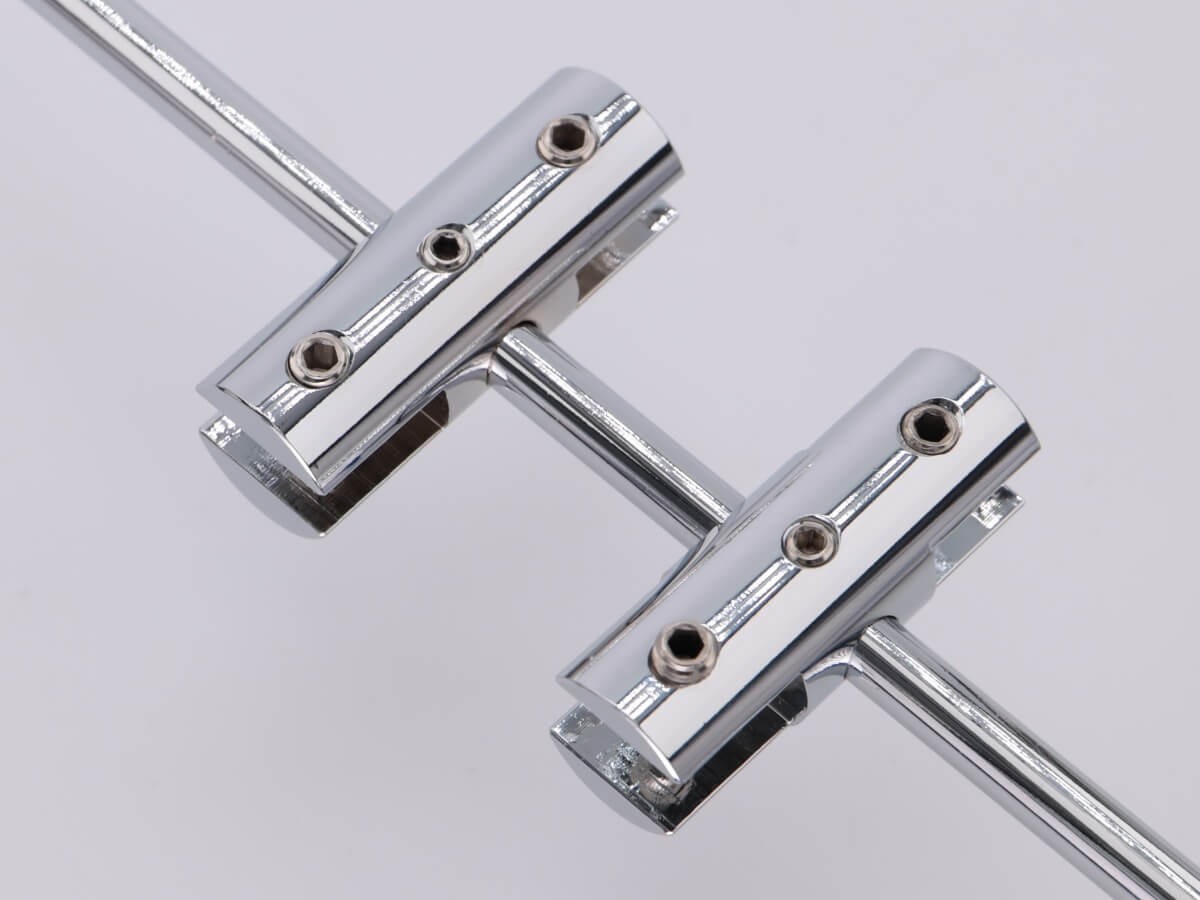

Боковой двусторонний держатель

Два паза с противоположных сторон корпуса. Один держатель принимает кромки двух соседних панелей и собирает их в сплошную линию — стержень оказывается между секциями.

Нужен для составных композиций: модульной навигации, где секции добавляются по мере роста компании, или крупного панно, разбитого на части. Вместо двух одиночных держателей в точке стыка ставится один. Исполнения — под лист 4–6 мм и 6–8 мм, вес 14 г.

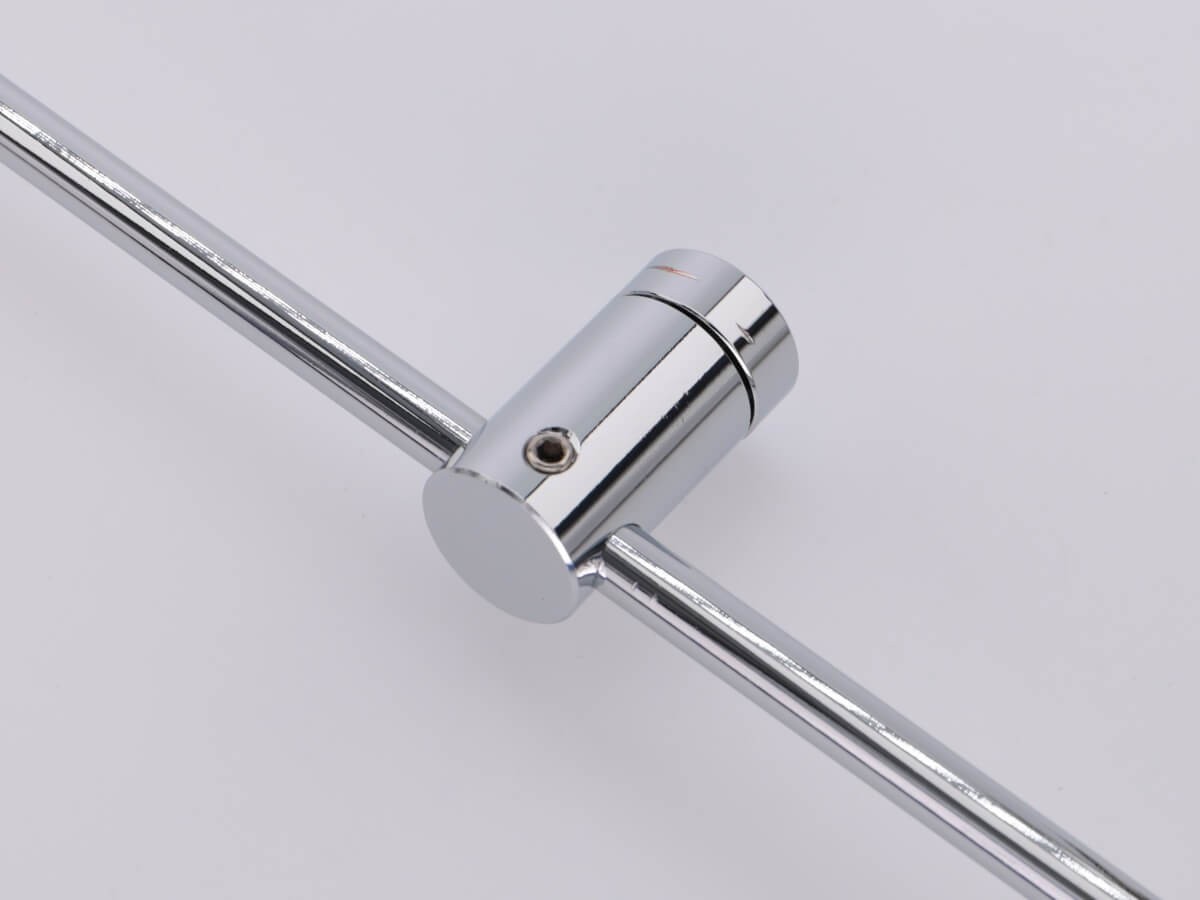

Фронтальный держатель

Работает иначе: панель располагается перед стержнем и выносится от него на 15 мм. Материал прижимается декоративным винтом по принципу дистанционного держателя — то есть в панели потребуется отверстие.

Такая схема даёт двойную глубину: панель отстоит и от стены, и от оси, а тень ложится в два слоя. Самый широкий диапазон толщины — от 2 до 8 мм, включая тонкий акрил, который в паз бокового держателя не зажать. Вес 18 г.

Сравнение держателей

Как выбрать

1. Замерьте толщину панели. Это первое ограничение: паз рассчитан на конкретный диапазон, и лист тоньше нижней границы в нём не удержится.
2. Решите, можно ли сверлить. Для закалённого стекла и готовой печати подойдут только боковые держатели — они работают за кромку. Фронтальный требует отверстия.
3. Посчитайте секции. Для линии из нескольких панелей на стыках ставьте двусторонние держатели, по краям — одиночные.
4. Заложите минимум две точки на панель. Одиночный держатель не удержит лист от проворота вокруг оси стержня.

Несущий стержень — в подкатегории стержни Ø 6 мм и заглушки. Настенные опоры — в разделе кронштейны для крепления стержня.
