Системы подвеса на стержнях для табличек и вывесок
Как устроена стержневая система подвеса
Стержневая система — это несущая вертикаль из тонкого металлического стержня, закреплённого на стене двумя кронштейнами. На стержень навешиваются держатели, а уже в них зажимаются таблички, панели или стекло. Панель не касается стены и не имеет видимого крепежа по полю — она словно парит на тонкой оси, а вертикаль стержня задаёт композиции чёткую геометрию.
Решение выбирают для интерьеров, где крепёж должен выглядеть дорого: бизнес-центры, выставочные холлы, шоурумы, лобби гостиниц, офисы компаний. Все элементы выполнены из алюминия с гальваническим покрытием хром полированный.
Из чего собирается система
Сборка идёт в три шага, и каждому соответствует своя группа товаров.

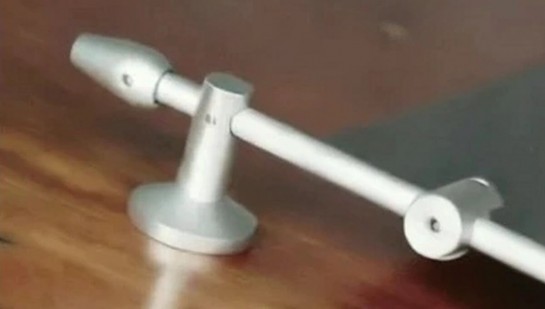

1. Кронштейны на стену
Задают вынос вертикали от стены и держат весь узел. Крепятся тремя саморезами, стержень фиксируется установочным винтом. Есть шарнирные — стартовый и финишный, работающие в паре, — и прямой неповоротный. Перейти к кронштейнам.

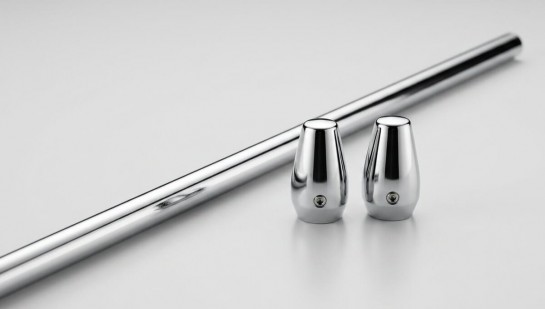

2. Стержень и заглушки
Несущая ось Ø 6 мм длиной 1 м. Декоративные заглушки закрывают торцы среза при монтаже на прямые кронштейны. Перейти к стержням и заглушкам.

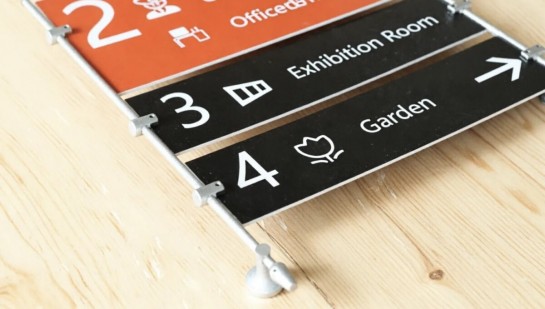

3. Держатели панелей
Навешиваются на стержень в любой точке и фиксируются винтом. Боковые зажимают лист в пазу сбоку от оси, двусторонние соединяют две панели, фронтальный выносит материал перед стержнем. Перейти к держателям.
Два варианта монтажа вертикали
| Схема | Что нужно | Отступ от стены | Особенность |
|---|---|---|---|
| Шарнирная пара | Стартовый + финишный кронштейн | 25 мм | Шарнир компенсирует неровность стены; финишный разбирается, что позволяет завести стержень в собранный узел |
| Прямые кронштейны | Два прямых кронштейна + две заглушки | 35 мм | Больший вынос от стены, торцы стержня закрываются заглушками |
Важно: в одной вертикали нельзя смешивать типы кронштейнов. Шарнирные дают отступ 25 мм, прямой — 35 мм, и стержень встанет с перекосом к плоскости стены.
Нагрузка и длина пролёта
Базовая вертикаль — это два настенных кронштейна и стержень, закреплённый с обеих сторон. Такая конструкция рассчитана на 10–15 кг полезной нагрузки.
Расстояние между кронштейнами не должно превышать 1 метра. На большем пролёте тонкий материал начинает прогибаться под собственным весом, и провис становится заметен даже при небольшой массе панели. Если вертикаль нужна выше, стержень наращивают, устанавливая в месте стыка дополнительный кронштейн — он одновременно соединяет отрезки и разбивает пролёт на участки допустимой длины.
Что можно крепить
- навигационные и информационные таблички, указатели этажей и кабинетов;
- вывески, постеры, рекламные панели;
- декоративные панно и композиции из нескольких секций;
- листовые материалы толщиной от 2 до 8 мм: стекло, акрил, ПВХ, композит, тонкий металл.
Порядок сборки
- Разметьте точки кронштейнов по вертикали, обязательно по уровню: перекос основания будет виден на всей конструкции.
- Закрепите кронштейны тремя саморезами каждый. Диаметр головки самореза подбирайте так, чтобы он не мешал посадке стержня.
- Установите стержень в посадочные отверстия и зафиксируйте установочными винтами.
- Наденьте держатели на стержень, выставьте по высоте под свою панель и затяните винты.
- Заведите панель в пазы держателей и зажмите. Проверьте, что лист входит без натяга.
Чем отличается от других систем
От подвеса на тросах стержневая система отличается жёсткостью: трос работает только на растяжение и требует верхней точки крепления, а стержень держит форму сам и монтируется на любой участок стены. Панель на стержне не раскачивается и сохраняет заданное положение.
От дистанционных держателей — тем, что крепёж не привязан к отверстиям в панели и к точкам в стене. Высоту держателей можно менять по стержню, а саму панель — заменить, не трогая настенный монтаж.
