Карабины такелажные для подвесных конструкций
Как выбрать такелажный карабин
В разделе собраны карабины такелажные и соединительные элементы для монтажа света, рекламных конструкций, баннеров, выставочных стендов и потолочных систем. Три группы: пружинные карабины (грушевидные и овальные), резьбовые рапиды, лёгкое цинковое литьё. Ориентир рабочей нагрузки (WLL) типоразмеров 4×40…6×60 мм — от 10 до 200 кг в зависимости от материала и конструкции.
Это не грузоподъёмный такелаж: изделия не предназначены для подъёма грузов, страховки людей и сценических ферм.
Что крепят карабинами
- лёгкие LED-панели, трековые светильники и вывески на тросах — стальные карабины с муфтой, с запасом по EN 60598-1 (подвес держит не менее пяти масс светильника);
- баннеры, плакаты и декоративные растяжки внутри помещений;
- сборку стендов и временных экспозиций;
- стыковку троса и цепи в малонагруженных узлах.
Не использовать для страховки людей, промышленных подъёмов, талей и концертных ферм. Для этого нужны сертифицированные скобы, рапиды EN 362 / DIN 56927 и стальные карабины EN 12275.
Три группы карабинов: с чего начать выбор
Первое, что нужно определить, — конструкция изделия. Она задаёт, как распределится нагрузка, и сразу сужает выбор до одной группы.

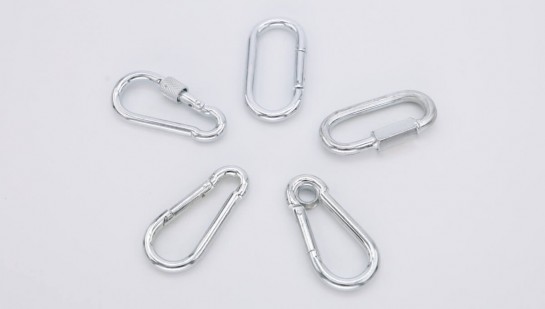

Пружинные карабины (грушевидные и овальные)
Универсальное разъёмное соединение. Сталь 4×40 / 5×50 / 6×60 мм: ориентир WLL 80 / 100 / 120 кг (DIN 5299, ~0,8 / 1,0 / 1,2 кН). Алюминий того же размера — примерно вдвое слабее, только для лёгкого декора. Выбрать пружинные карабины.

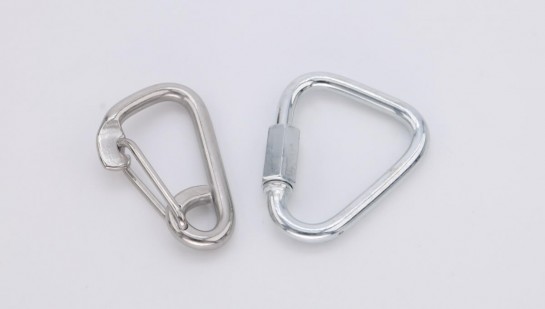

D-крюк с проушиной и треугольные рапиды
Замкнутое резьбовое звено или крюк со спинкой. При затянутой муфте рапид предпочтительнее пружинной защёлки: нет слабого «язычка». Ориентир для немаркированных 4–6 мм — 80–200 кг. D-крюк 6×60 мм — того же класса (~120 кг). Выбрать D-крюк и рапиды.
S-крюки и литые цинковые карабины
Цинковое литьё для быстрого монтажа баннеров, плакатов и стендов. WLL 8–35 кг, вес от 3 г. Не ставить над проходом и не давать рывок. Выбрать S-крюки и литьё.
Материал: чем отличаются алюминий, сталь и цинк
| Материал | Особенности | Задачи |
|---|---|---|
| Алюминиевый сплав | Легче стали в 2–3 раза, не ржавеет, слабее при том же прутке. Вес от 8 г | Баннеры, декор, вывески без людей под точкой подвеса |
| Оцинкованная сталь | Основной выбор по прочности и стойкости к деформации, защита оцинковкой | Статический подвес светильников, растяжки, узлы внутри и на улице |
| Цинковый сплав (литьё) | Недорогой, не искрит, хрупкий, без запаса пластичности. Только статика | S-крюки и литые карабины для баннеров и декора. Не над людьми |
Как подобрать карабин по весу конструкции
Запас для светильника — не менее 5:1 к разрушению (EN 60598-1). Принимайте разрушение ≈ 2×WLL из таблицы DIN 5299. Цифры ниже — ориентир.
| Что подвешиваете | Куда смотреть | Ориентир |
|---|---|---|
| Плакаты, лёгкий декор до 3–5 кг | S-крюки и литьё, алюминиевые пружинные | WLL 8–40 кг |
| Светильник до 10–15 кг | Пружинные стальные 4×40, лучше с муфтой | WLL 80 кг |
| Светильник 15–20 кг | Пружинные сталь 5×50 с муфтой | WLL 100 кг |
| Светильник 20–25 кг | Сталь 6×60 с муфтой или рапид 6 мм | WLL 120–200 кг |
Правила безопасного монтажа
- Закладывайте запас прочности. Статика светильника — не менее 5:1 к разрушению; динамика и работа над людьми — 10:1 и только сертифицированный соединитель. Фактический вес груза должен быть во столько раз меньше разрушающей нагрузки, а не «рекламной» цифры на карточке.
- Учитывайте угол между тросами. При угле раскрытия свыше 90° усилие на каждую ветвь резко растёт и может превысить расчётное вдвое.
- Не нагружайте карабин поперёк. Изделие рассчитано на усилие вдоль продольной оси; боковая нагрузка на защёлку недопустима.
- Цинковое литьё — только для лёгкого статического крепежа. Не используйте его при вибрации, рывке, над проходом и как страховку.
- Для наружного монтажа выбирайте оцинкованную сталь; алюминий допустим при лёгкой нагрузке.
- Проверяйте оснастку перед каждым монтажом: ход защёлки, резьба муфты до упора, нет трещин и разгиба.
- Пружинная защёлка без муфты может раскрыться от вибрации — для светильников берите муфту или рапид.
