Зажимы для фиксации и соединения тросов
Зажимы для фиксации тросов в подвесных системах
Зажимы для тросов используют в подвесных системах для фиксации, соединения, сращивания и регулировки троса. С их помощью можно закрепить трос в нужном положении, сформировать петлю, соединить два участка троса или сделать регулируемый подвес для светильников, декоративных панелей, постеров, витринных элементов и других конструкций.
В разделе представлены алюминиевые втулки, винтовые и болтовые зажимы, регулируемые зажимы, цанговые хомуты и держатели провода на тросе. Выбор зависит от задачи: нужна ли разовая фиксация после опрессовки, возможность регулировки, соединение двух тросов, формирование петли или крепление дополнительного элемента к тросу.
Какие зажимы для тросов представлены в каталоге
Зажимы отличаются способом фиксации, возможностью регулировки, совместимым диаметром троса и назначением. Основные варианты удобно сравнить в таблице.
| Тип зажима | Примеры моделей | Как работает | Где применяется | Что учитывать при выборе |
|---|---|---|---|---|
| Алюминиевые втулки | Z-1, Z-2 | Фиксируются на тросе путем опрессовки. После обжима положение зажима изменить уже нельзя. | Для создания стопора на конце троса, формирования петли или соединения двух участков троса. | Диаметр троса, форму зажима, количество тросов и необходимость необратимой фиксации. |
| Винтовые и болтовые зажимы | Z211, Z222 | Трос фиксируется винтом или болтом, который прижимает его внутри корпуса зажима. | Для фиксации троса, создания стопора, формирования петли и задач, где может потребоваться повторная регулировка. | Диаметр троса, количество винтов, надежность затяжки и доступ к крепежу после монтажа. |
| Регулируемые зажимы | Z20, Z21, Z22 | Позволяют фиксировать трос и корректировать положение элемента по горизонтали или вертикали. | Для подвесов, где важно точно настроить положение троса или подвешиваемой конструкции. | Направление регулировки, диаметр троса, схема подвеса и удобство последующей настройки. |

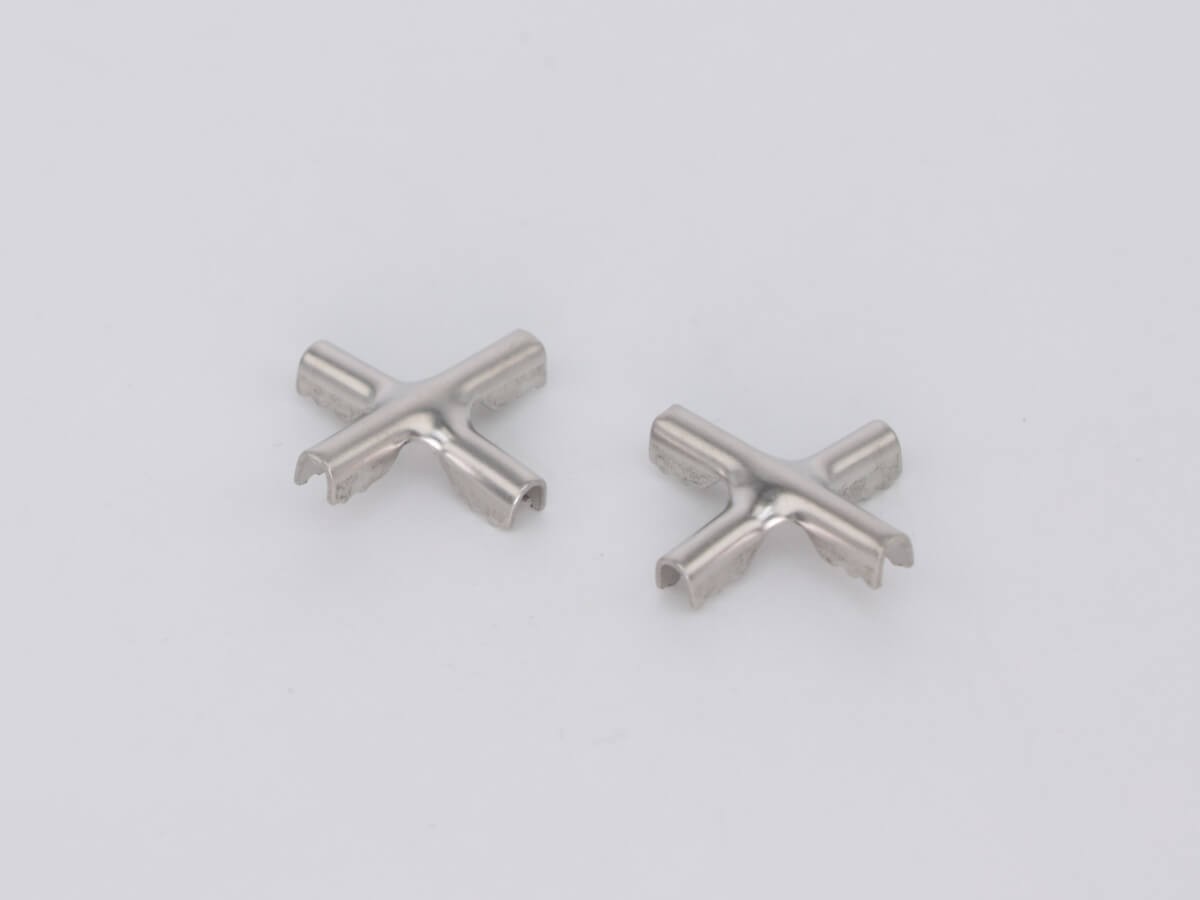

| Зажимы для двух тросов | Z-2, X-2 | Используются для соединения двух тросов, пересечения тросов или формирования петли в зависимости от конструкции зажима. | Для сращивания тросов, создания петель, пересечений и соединительных узлов в тросовой системе. | Количество тросов, направление их прохождения, диаметр троса и требуемую жесткость соединения. |
| Цанговые хомуты и зажимы | A400, A410, A420 | Фиксируют трос цанговым механизмом и позволяют удобнее регулировать положение по сравнению с необратимыми обжимными втулками. | Для регулируемых петель, подвесов и соединений, где нужна возможность настройки длины или положения троса. | Диаметр троса, тип цангового механизма, материал зажима и необходимость регулировки после установки. |
| Держатели провода на тросе | Z10 | Используются для крепления провода к тросу в составе подвесной или световой конструкции. | Для подвесных светильников и систем, где рядом с тросом нужно аккуратно провести провод. | Диаметр троса, диаметр провода, схема прокладки и внешний вид готовой конструкции. |
Чем отличаются алюминиевые, винтовые и цанговые зажимы
Алюминиевые втулки — это обжимные зажимы круглой или овальной формы. Круглые втулки обычно используют как стопор или наконечник на тросе, а овальные — для сращивания двух тросов или формирования петли. Такие зажимы фиксируются опрессовкой. После обжима сдвинуть зажим или повторно использовать его, как правило, уже не получится.
Винтовые зажимы фиксируют трос с помощью винта или болта. Обычно это компактные зажимы с отверстием под трос и прижимным элементом, который удерживает трос внутри корпуса. В отличие от обжимных втулок, такие зажимы можно ослабить, переставить и использовать повторно. Их применяют как стопоры, соединители и элементы для формирования петли на конце троса.
Цанговые зажимы удобны там, где требуется регулировка. Чтобы изменить положение троса, нужно отжать рабочую часть зажима и сдвинуть трос в нужную сторону. Цанговые зажимы используют для регулируемых петель, соединения тросов и подвесных конструкций, где важно быстро настроить длину или положение элемента.
Где применяются зажимы для тросов
Зажимы для тросов используют для подвеса картин, постеров, декоративных панелей, музейных и витринных декораций, праздничного оформления, светильников и вентиляционных элементов. Они подходят для интерьерных, рекламных, выставочных и технических подвесных систем.
С помощью зажимов можно собрать петлю на тросе, закрепить конец троса, соединить два троса между собой, создать регулируемый подвес или зафиксировать вспомогательный элемент. Для некоторых задач зажимы применяются вместе с крючками, кольцами, проушинами, рым-болтами и другими деталями тросовой системы.
Как выбрать зажим для троса
При выборе важно учитывать диаметр троса, способ фиксации и необходимость регулировки. Если нужен простой и надежный необратимый обжим, подойдут алюминиевые втулки. Если важно иметь возможность разобрать или переставить крепление, лучше выбрать винтовой или болтовой зажим. Если требуется быстрая регулировка длины или положения троса, стоит рассмотреть цанговые модели.
Также нужно учитывать, будет ли зажим использоваться для одного троса, двух тросов, формирования петли, соединения тросов или крепления дополнительного элемента. Для сборки полной системы могут понадобиться тросы для подвесных систем, крючки, кольца и подвесы, рым-болты и проушины, зажимные подвесы или цанговые подвесы.
Если сложно определить, какой зажим подойдет под конкретный диаметр троса и схему монтажа, специалисты ADV-CAPS помогут подобрать крепеж и совместимые элементы тросовой системы.
