D-образные карабины: конструкция и применение

D-образный карабин — решение для самых нагруженных узлов подвеса. Изделия из оцинкованной стали с рабочими нагрузками от 250 до 800 кг.

Почему форма D держит больше

У овального карабина усилие распределяется на обе ветви корпуса, включая ту, где расположена защёлка, — она всегда остаётся слабым местом. В D-образном корпусе прямая спинка смещает основную нагрузку на сплошную сторону, разгружая защёлку. При одинаковом диаметре прутка это даёт заметный прирост: стальной овал 6×60 мм рассчитан на 400–500 кг, D-образный того же размера — на 500–800 кг.

Форма D предназначена для статической нагрузки вдоль продольной оси. Боковое или трёхосное нагружение для неё так же недопустимо, как и для овальной.

С резьбовой муфтой

Основное исполнение: форма D плюс винтовой замок, блокирующий защёлку от случайного раскрытия. Комбинация закрывает две задачи сразу — повышенная несущая способность и защита от самооткрытия при вибрации.

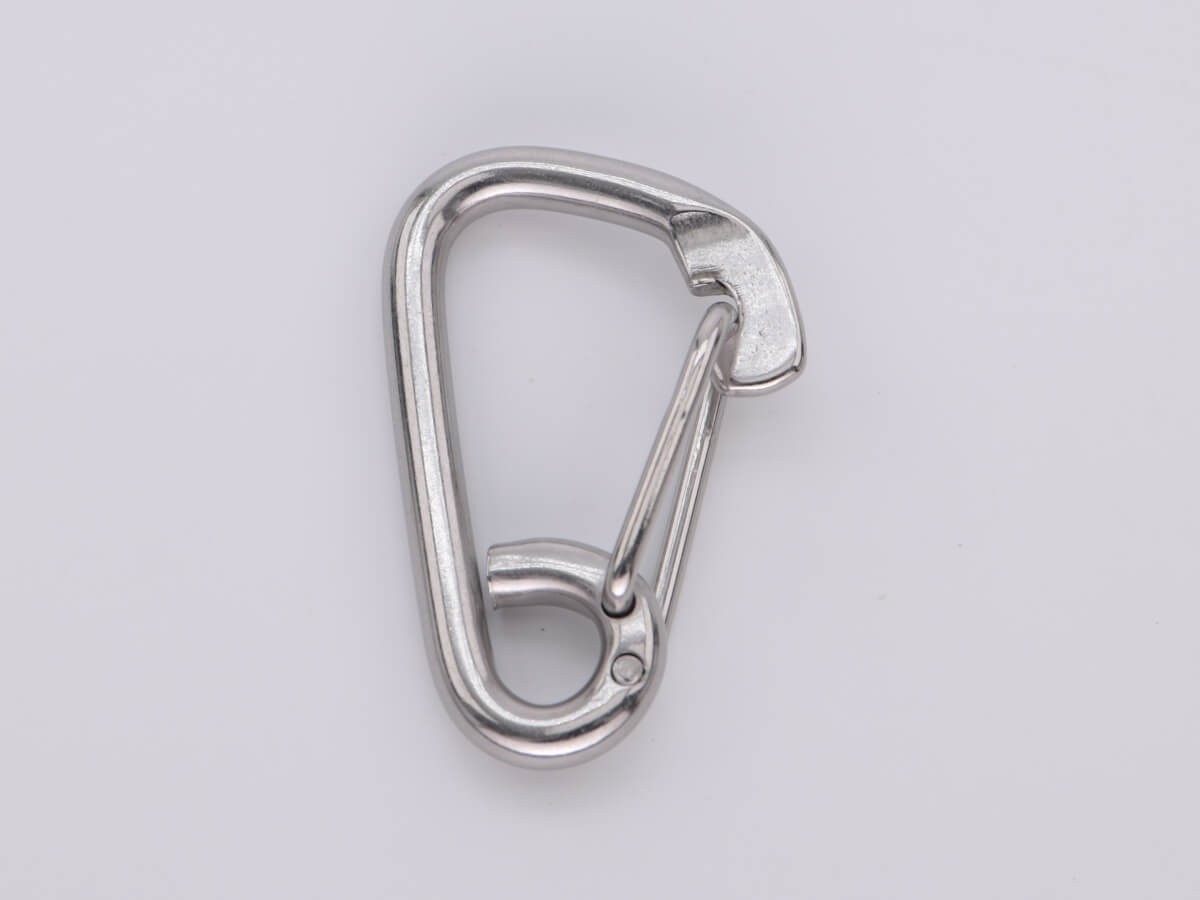

С монтажной проушиной

Модель 6×60 мм с нагрузкой 600–800 кг — максимум в разделе. Отдельная проушина позволяет закрепить карабин на анкере, балке или раме болтовым соединением: получается стационарная точка подвеса, которая не смещается и не проворачивается. Применяют в статических схемах, где точка навески монтируется один раз и рассчитана на долгий срок службы.

Что учесть при монтаже

• Ориентируйте карабин так, чтобы усилие шло вдоль прямой спинки — именно на это рассчитана форма.
• Затягивайте муфту до упора и контролируйте её при плановых осмотрах: от вибрации резьба может ослабнуть.
• Для узлов с рывковыми и динамическими нагрузками применяйте коэффициент запаса 10:1.
• Проверяйте, что диаметр троса или звена цепи свободно проходит в зев и не заклинивает защёлку.

Если нагрузка не превышает 30–50 кг, D-образный карабин избыточен — достаточно овальных моделей, в том числе усиленных и с резьбовой муфтой.
