Разборный резьбовой крепеж для троса A293

A293 — двухсоставной латунный подвес для троса диаметром до 2 мм. Крепеж можно установить непосредственно на отдельно закрепленный винт или шпильку либо использовать вместе с комплектным двухсторонним резьбовым винтом.

На странице представлены модификации A293M4 и A293M8. Они отличаются внутренней резьбой корпуса и наружной монтажной резьбой комплектного винта. При выборе необходимо учитывать способ установки и резьбу ответной детали.

Конструкция и характеристики A293

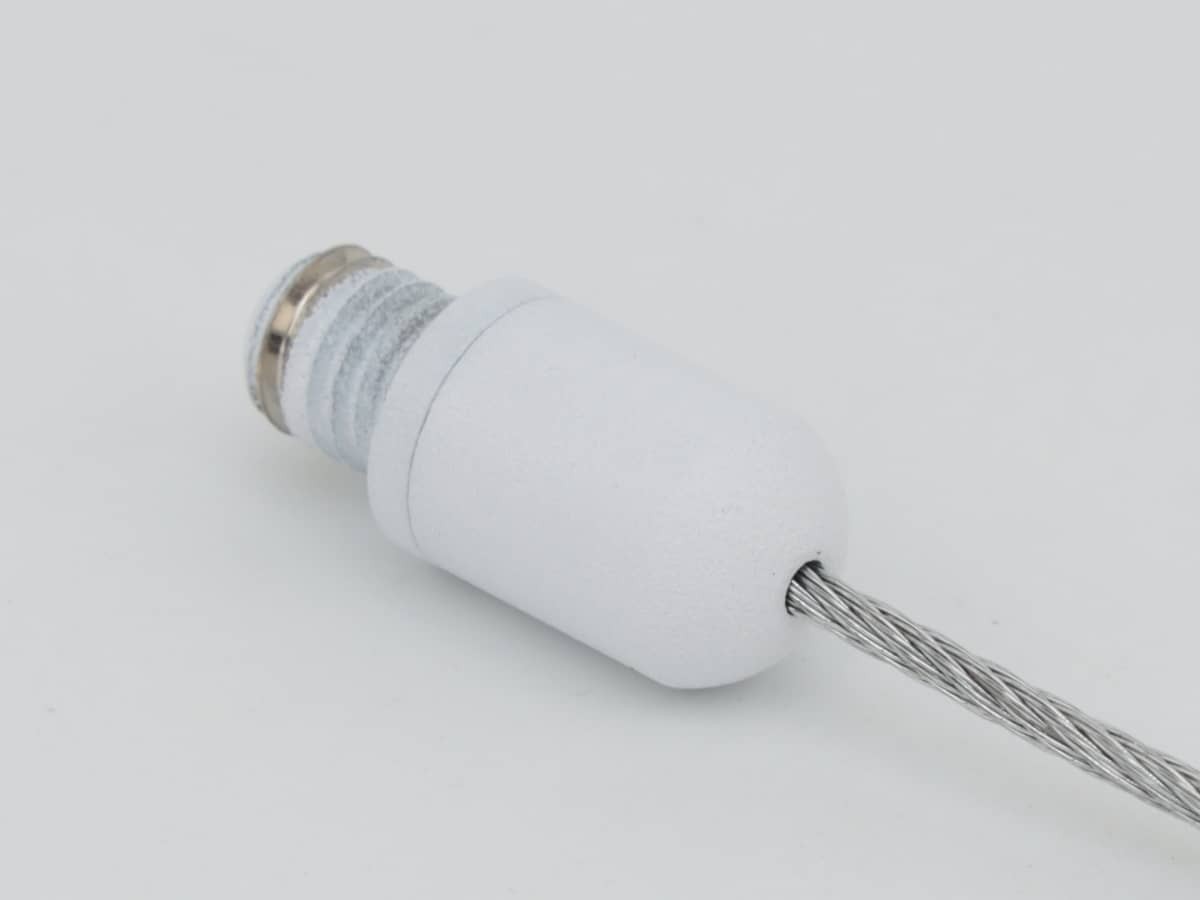

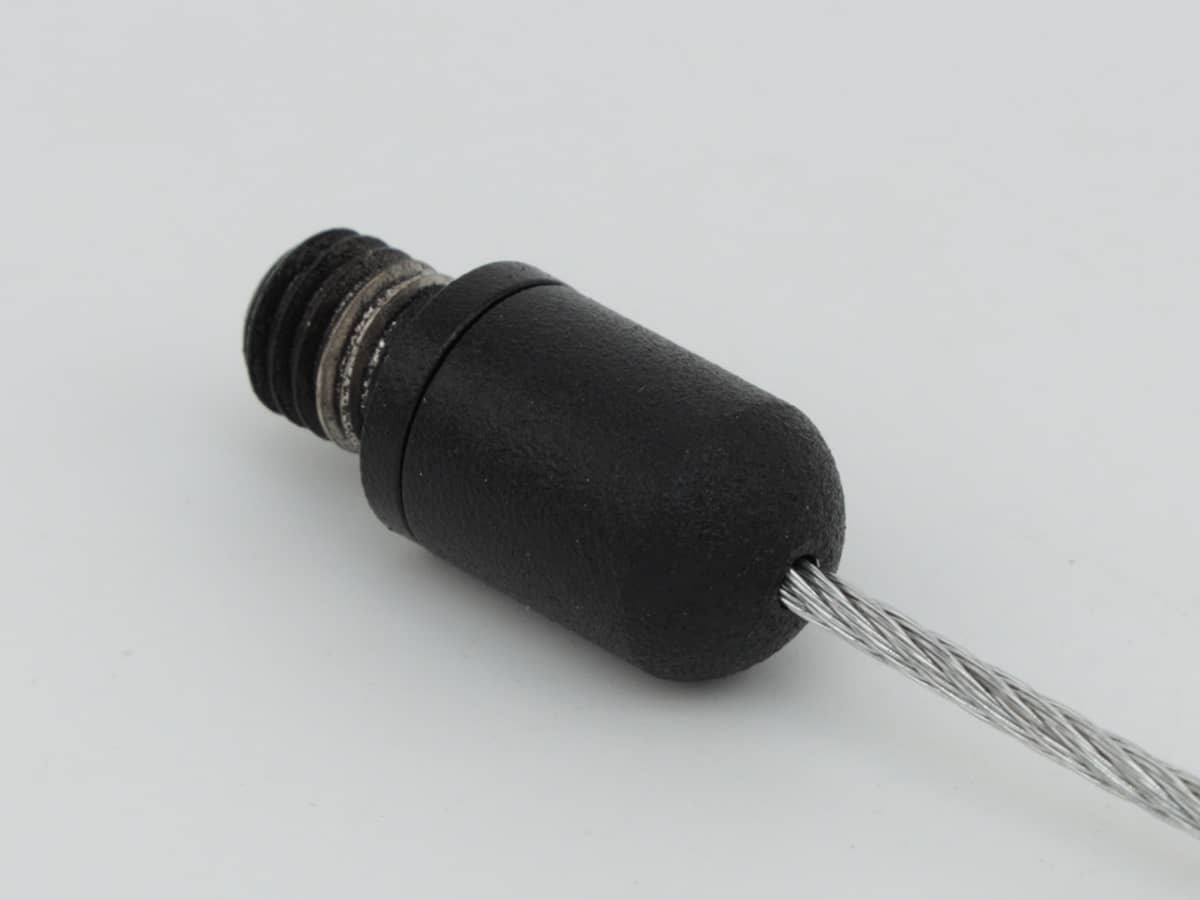

Подвес состоит из цилиндрического декоративного корпуса со скругленным концом и комплектного двухстороннего резьбового винта. Одна сторона винта вкручивается во внутреннюю резьбу корпуса, а выступающая часть служит для присоединения подвеса к конструкции.

При необходимости корпус можно использовать без комплектного винта, накрутив его внутренней резьбой на отдельно установленный винт или шпильку соответствующего размера.

Чем отличаются A293M4 и A293M8

A293M4 имеет внутреннюю резьбу корпуса М6 с шагом 1 мм. Без комплектного двухстороннего винта корпус подвеса можно накрутить на отдельно установленный винт или шпильку М6×1.

При использовании полной комплектации одна сторона двухстороннего винта вкручивается во внутреннюю резьбу М6×1, а его выступающая монтажная часть с резьбой М4×0,7 устанавливается в соответствующее резьбовое отверстие конструкции.

A293M8 имеет внутреннюю резьбу корпуса М8 с мелким шагом 1 мм. Корпус можно установить без комплектного двухстороннего винта на отдельно закрепленный винт или шпильку М8×1.

В полной комплектации одна сторона двухстороннего винта соединяется с внутренней резьбой корпуса М8×1, а выступающая часть с наружной резьбой М8×1,25 вкручивается в подготовленное монтажное отверстие.

У A293M8 обе резьбы имеют одинаковый номинальный диаметр М8, но разный шаг. Внутренняя резьба корпуса имеет шаг 1 мм, а наружная монтажная резьба комплектного винта — 1,25 мм. Эти резьбы нельзя считать взаимозаменяемыми.

Варианты монтажа подвеса A293

Конструкция A293 предусматривает два способа установки. Выбор зависит от того, какой резьбовой элемент уже предусмотрен в подвешиваемом изделии или монтажной конструкции.

Установка без комплектного двухстороннего винта

Если на конструкции уже установлен подходящий винт или резьбовая шпилька, комплектный двухсторонний винт можно не использовать. Корпус подвеса накручивается непосредственно своей внутренней резьбой:

• A293M4 — на винт или шпильку М6×1;
• A293M8 — на винт или шпильку М8×1.

При таком монтаже необходимо проверить размер и шаг наружной резьбы установленного элемента, длину резьбовой части и глубину внутренней резьбы корпуса.

Установка с комплектным двухсторонним винтом

При использовании полной комплектации двухсторонний винт сначала соединяется с корпусом подвеса. После этого его выступающая часть вкручивается в подготовленное резьбовое отверстие конструкции:

• для A293M4 требуется отверстие с резьбой М4×0,7;
• для A293M8 требуется отверстие с резьбой М8×1,25.

Такой вариант позволяет установить подвес на профильную трубу, металлическую деталь, корпус светильника или другой элемент с соответствующей внутренней резьбой.

Перед монтажом необходимо проверить совпадение номинального диаметра и шага резьбы. Также следует учитывать глубину подготовленного отверстия и длину выступающей части комплектного винта.

Фиксация троса в A293

Через отверстие в декоративном корпусе проходит трос диаметром до 2 мм. Его конец удерживается наконечником диаметром до 5 мм, который размещается во внутренней полости подвеса.

Перед сборкой необходимо проверить не только наружный диаметр наконечника, но также его длину и форму. Наконечник должен помещаться внутри корпуса и не препятствовать соединению деталей подвеса.

Если наконечник устанавливается на трос методом опрессовки, необходимо использовать подходящие обжимные матрицы и соблюдать технологию изготовления тросовой сборки.

Где применяется A293

• линейные и декоративные светильники;
• профильные трубы и металлические профили;
• листовые и корпусные детали с подготовленной резьбой;
• пространственные и объемные фигуры;
• декоративные и рекламные панели;
• интерьерные подвесные конструкции.

Подбор троса и наконечника

Для A293 можно выбрать готовый трос с установленным наконечником. Максимальный диаметр троса составляет 2 мм, а диаметр наконечника не должен превышать 5 мм.

Подходящие концевые элементы представлены в разделе зажимов и наконечников для тросов. Трос необходимой длины также можно собрать в конфигураторе тросовой оснастки.

Конфигуратор проверяет совместимость троса и выбранного наконечника между собой. Соответствие длины и формы наконечника внутренней полости A293 необходимо проверить отдельно.
