Двухсоставной зажимной крепеж A292

A292 — двухсоставной латунный подвес для троса диаметром до 2 мм. В основании предусмотрена внутренняя резьба М5, позволяющая установить крепеж на совместимый винт или резьбовую деталь. Конструкция также допускает монтаж болтом или саморезом подходящего размера.

Подвес можно устанавливать на потолке, монтажной поверхности или непосредственно на подвешиваемом материале.

Конструкция и характеристики A292

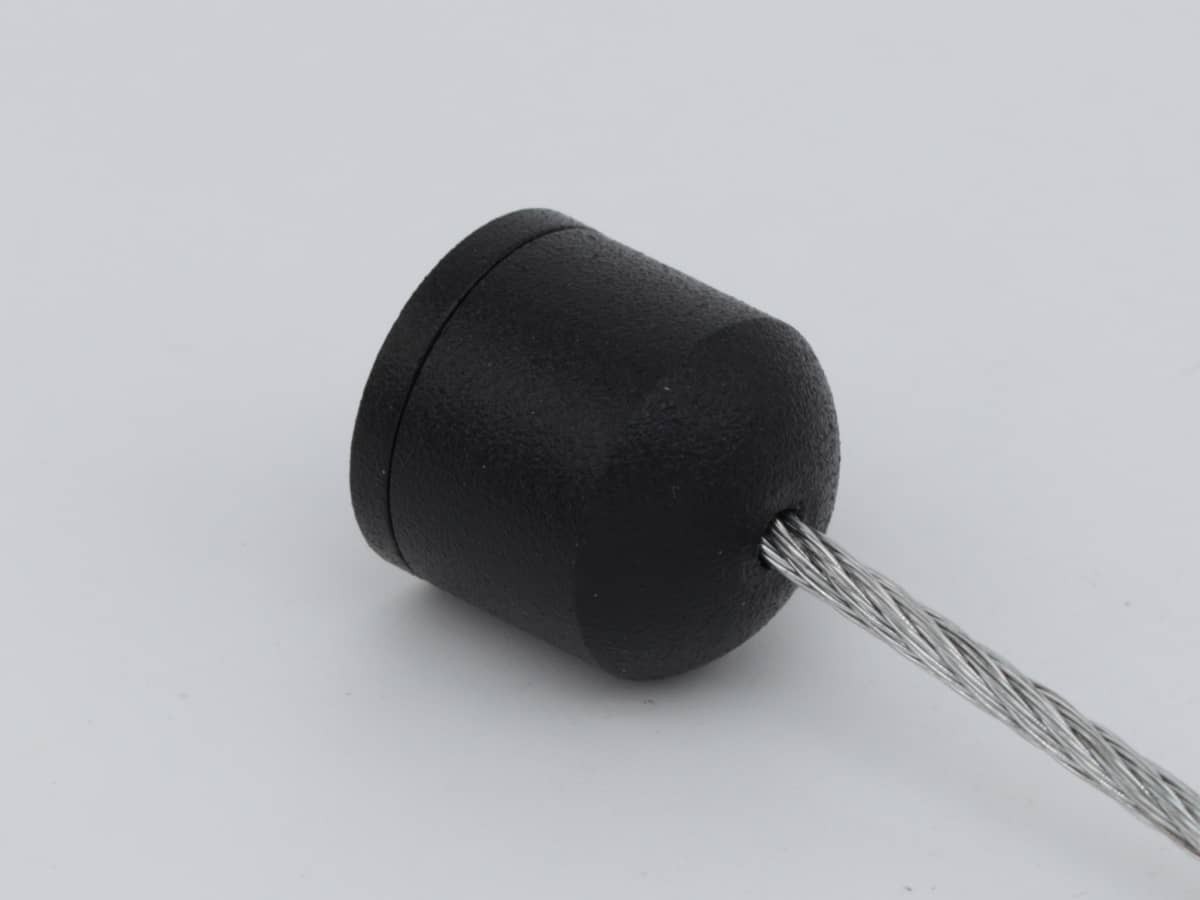

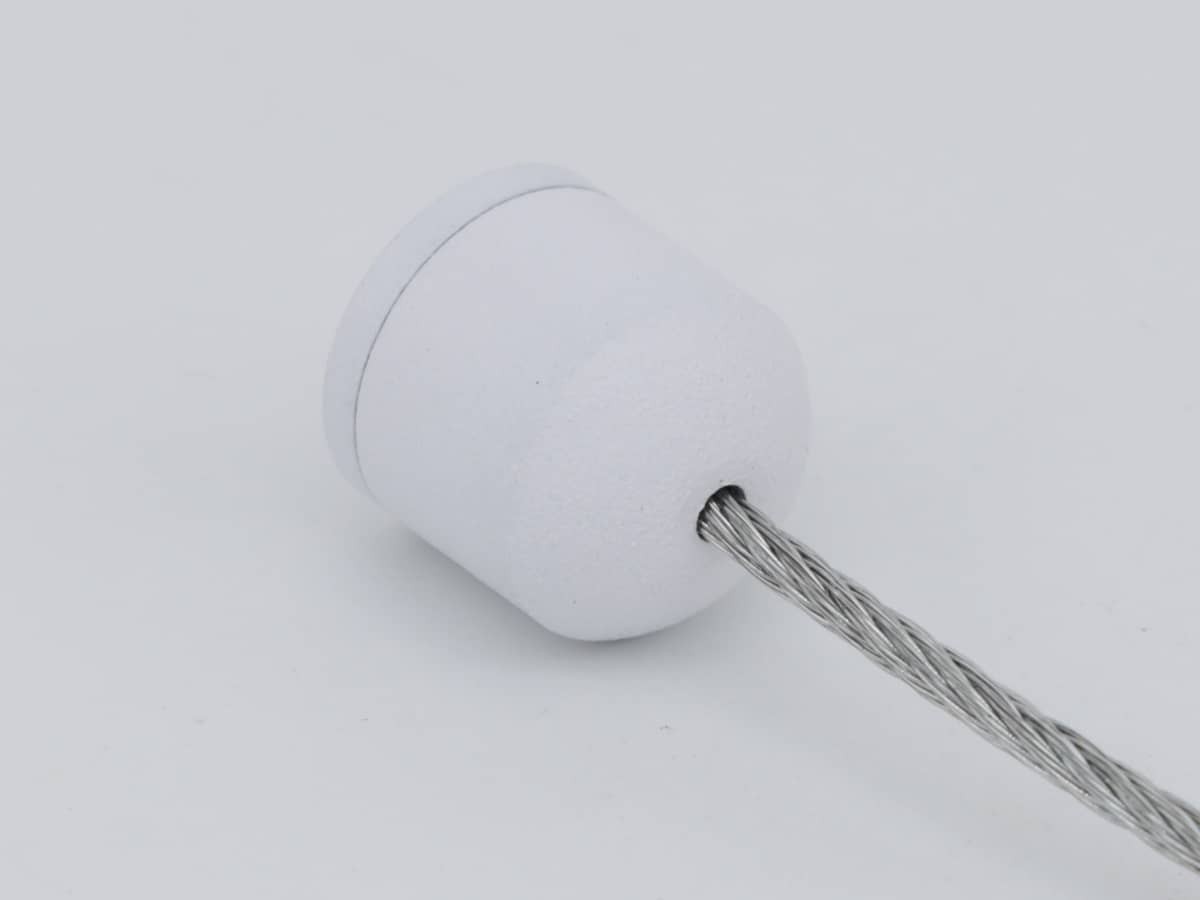

Крепеж состоит из цилиндрического основания с юбкой и декоративного сферического колпачка. Юбка образует опорную часть и закрывает место монтажа, а колпачок скрывает элемент, удерживающий конец троса.

Варианты крепления основания

Основной вариант — установка A292 на наружную резьбу М5. Крепеж также можно закрепить сквозным болтом, винтом или саморезом, если выбранный элемент соответствует монтажному отверстию и материалу основания.

Диаметр головки винта, болта или самореза не должен превышать 8 мм. Перед монтажом необходимо дополнительно проверить:

• размер и шаг резьбы;
• длину крепежного элемента;
• диаметр его головки;
• толщину монтажной поверхности;
• наличие места для размещения зажима или наконечника троса.

Слишком длинный винт может занять внутреннее пространство корпуса и помешать установке концевого элемента.

Как трос фиксируется в A292

Для удержания конца троса можно использовать совместимый винтовой зажим или концевой наконечник. Элемент размещается внутри корпуса, после чего декоративный колпачок соединяется с основанием.

Максимальный диаметр троса — 2 мм. Размеры зажима или наконечника необходимо сопоставить с внутренней полостью крепежа.

Где применяется A292

• информационные и рекламные материалы;
• стенды и подвесные панели;
• полки и стойки в магазинах и шоурумах;
• светильники и интерьерный декор;
• выставочные инсталляции;
• сложные потолочные конструкции.

Если требуется похожая модель с монтажным отверстием под саморез без резьбы, можно сравнить A292 с подвесом A2922.

Подбор троса и концевого элемента

Подходящие варианты представлены в разделе тросов и готовых изделий из троса. Для фиксации отдельно можно использовать совместимые зажимы или наконечники для тросов.

Трос определенной длины с заводским наконечником можно собрать в конфигураторе тросовой оснастки. Размер наконечника следует отдельно проверить по внутренней полости A292.
