A298 — прямой двухсоставной подвес для троса диаметром до 2 мм. В основании предусмотрена внутренняя резьба М6 с шагом 1 мм, позволяющая присоединить крепеж к совместимому винту или другому элементу с наружной резьбой.

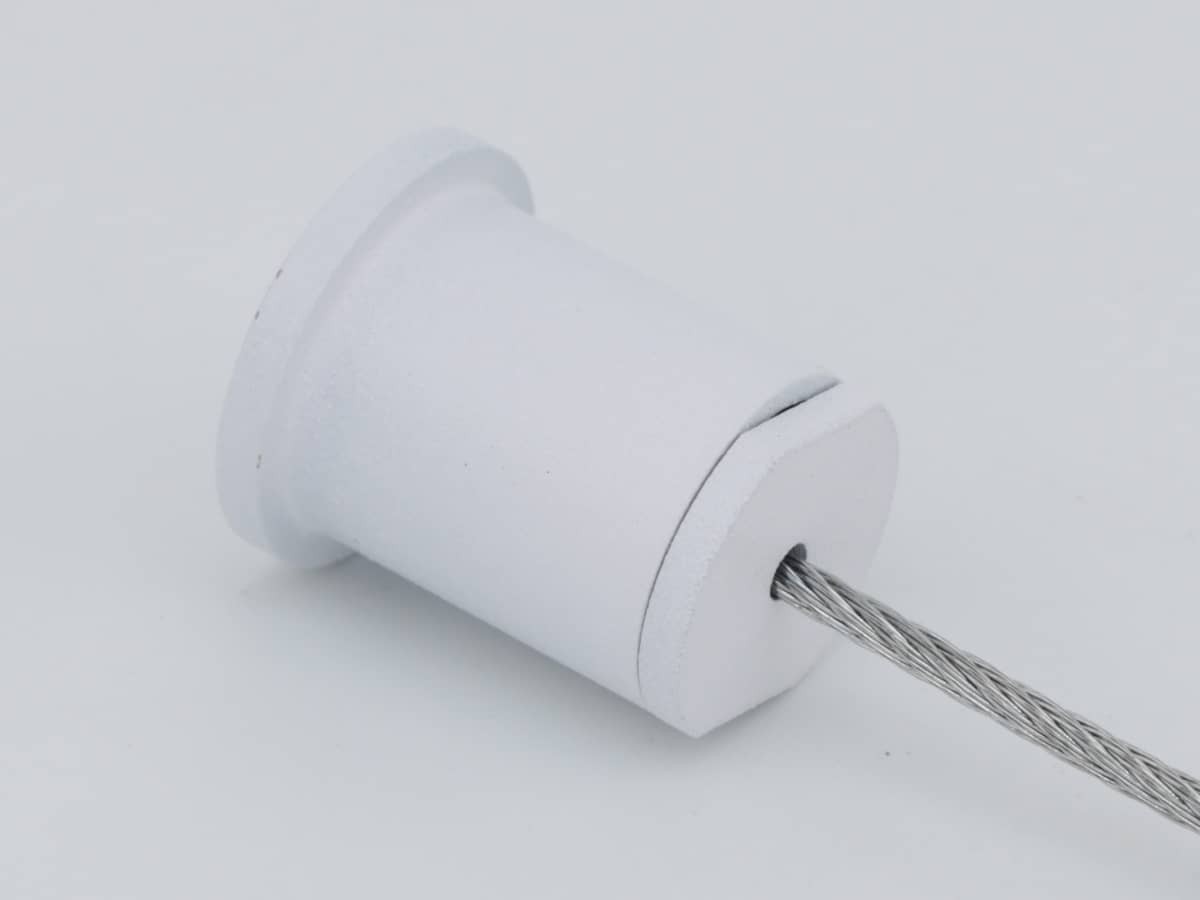

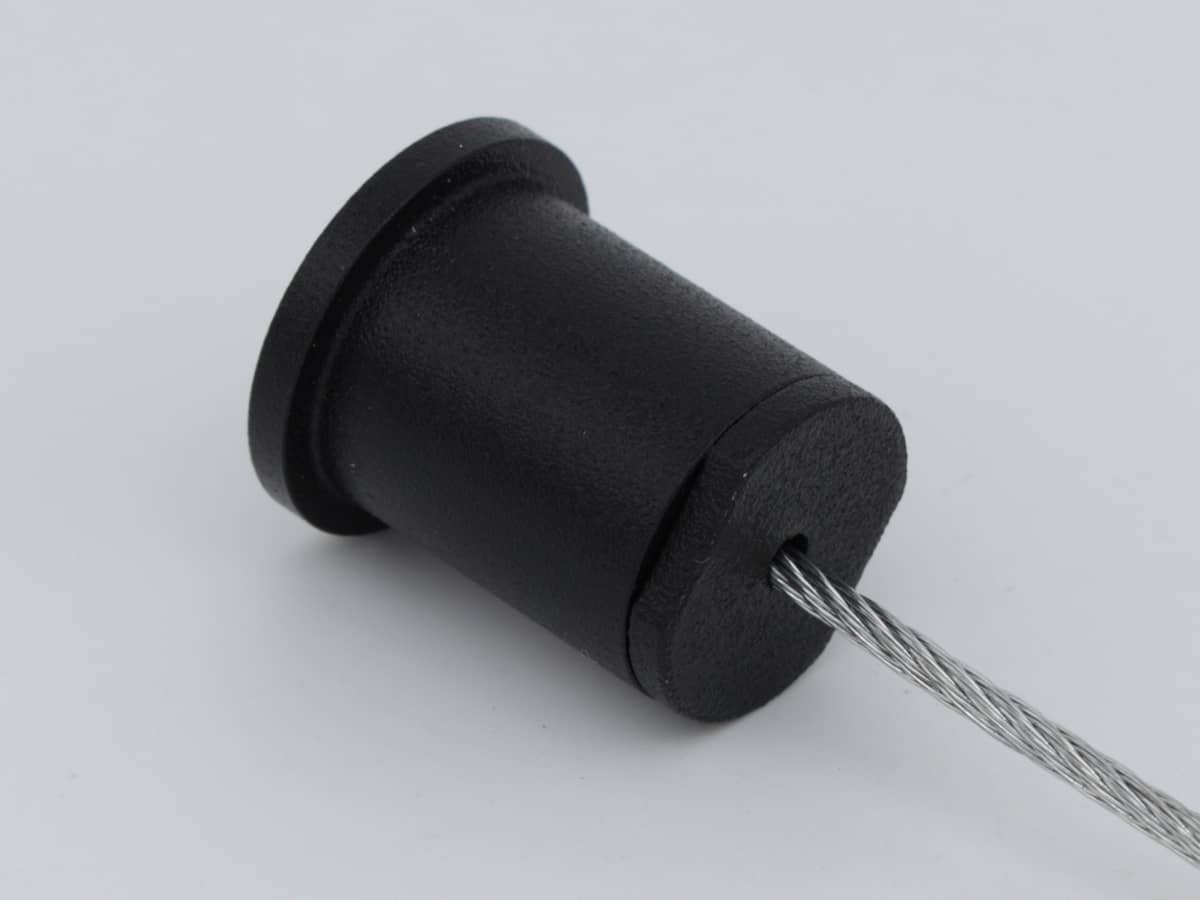

Подвес изготовлен из латуни и выпускается в цветах никель, белый и черный. По запросу возможна порошковая окраска в другой цвет. A298 можно устанавливать на потолке, стене, монтажной поверхности или непосредственно на подвешиваемом изделии.
Конструкция и характеристики A298
Подвес состоит из цилиндрического основания и вкручиваемой декоративной шляпки с отверстием для троса. На шляпке предусмотрены боковые шлицы, позволяющие затянуть ее рожковым ключом. Такая конструкция может использоваться при сборке узла, в котором требуется небольшое натяжение троса.
| Параметр | Значение |
|---|---|
| Модель | A298 |
| Тип | Прямой двухсоставной подвес |
| Материал | Латунь |
| Цвета | Никель, белый, черный |
| Другие варианты отделки | Порошковая окраска по запросу |
| Резьба в основании | М6 |
| Шаг резьбы | 1 мм |
| Отверстие для троса | 2,9 мм |
| Диаметр троса | До 2 мм |
| Фиксация троса | Винтовой зажим или алюминиевый концевой наконечник |
| Вес | 28 г |
Как трос фиксируется в A298
Трос диаметром до 2 мм проводится через отверстие 2,9 мм в декоративной шляпке. Его конец удерживается винтовым зажимом или предварительно установленным алюминиевым наконечником, который размещается во внутренней полости корпуса.
При подборе зажима или наконечника необходимо учитывать не только диаметр троса, но также внутренние размеры подвеса. Концевой элемент должен помещаться внутри основания и не мешать соединению двух частей корпуса.
Если алюминиевый наконечник устанавливается методом опрессовки, его необходимо подбирать под диаметр и конструкцию троса. После обжима следует проверить размеры наконечника и надежность заделки.
Установка подвеса с резьбой М6
В основании A298 предусмотрена внутренняя резьба М6 с шагом 1 мм. Подвес можно закрепить на винте, шпильке или другой ответной детали с наружной резьбой М6×1.
В отдельных случаях основание допускается закрепить саморезом, проведенным через резьбовое отверстие. Такой способ необходимо согласовать с материалом монтажной поверхности, диаметром самореза и размерами его головки.
Перед установкой следует проверить длину ответного винта. Он должен обеспечивать достаточное резьбовое зацепление, но не занимать внутреннее пространство, необходимое для размещения зажима или наконечника троса.
Затягивание декоративной шляпки
По бокам вкручиваемой шляпки расположены шлицы под рожковый ключ. Они позволяют плотнее затянуть резьбовое соединение корпуса после установки троса.
Эта особенность дает возможность создать небольшое натяжение при окончательной сборке, но A298 не является самостоятельным механизмом точной или многократной регулировки длины троса. Основную длину тросовой сборки необходимо определить до монтажа.
Применение A298
- информационные и рекламные материалы;
- стенды и подвесные панели;
- стойки и полки в магазинах и шоурумах;
- светильники и элементы интерьерного декора;
- подвесные инсталляции и декорации;
- сложные потолочные конструкции.
Если требуется похожий подвес с монтажным отверстием под саморез вместо резьбы М6, можно рассмотреть зажимной подвес A299.
Подбор троса и концевого элемента
Для A298 выбирайте готовый трос с установленным наконечником диаметром до 2 мм. Концевой элемент должен соответствовать внутренним размерам подвеса.
Отдельные элементы для фиксации представлены в разделе зажимов и наконечников для тросов. Трос необходимой длины также можно собрать в конфигураторе тросовой оснастки.
Конфигуратор проверяет совместимость троса и наконечника между собой. Соответствие готового наконечника внутренней полости A298 необходимо проверить отдельно.
