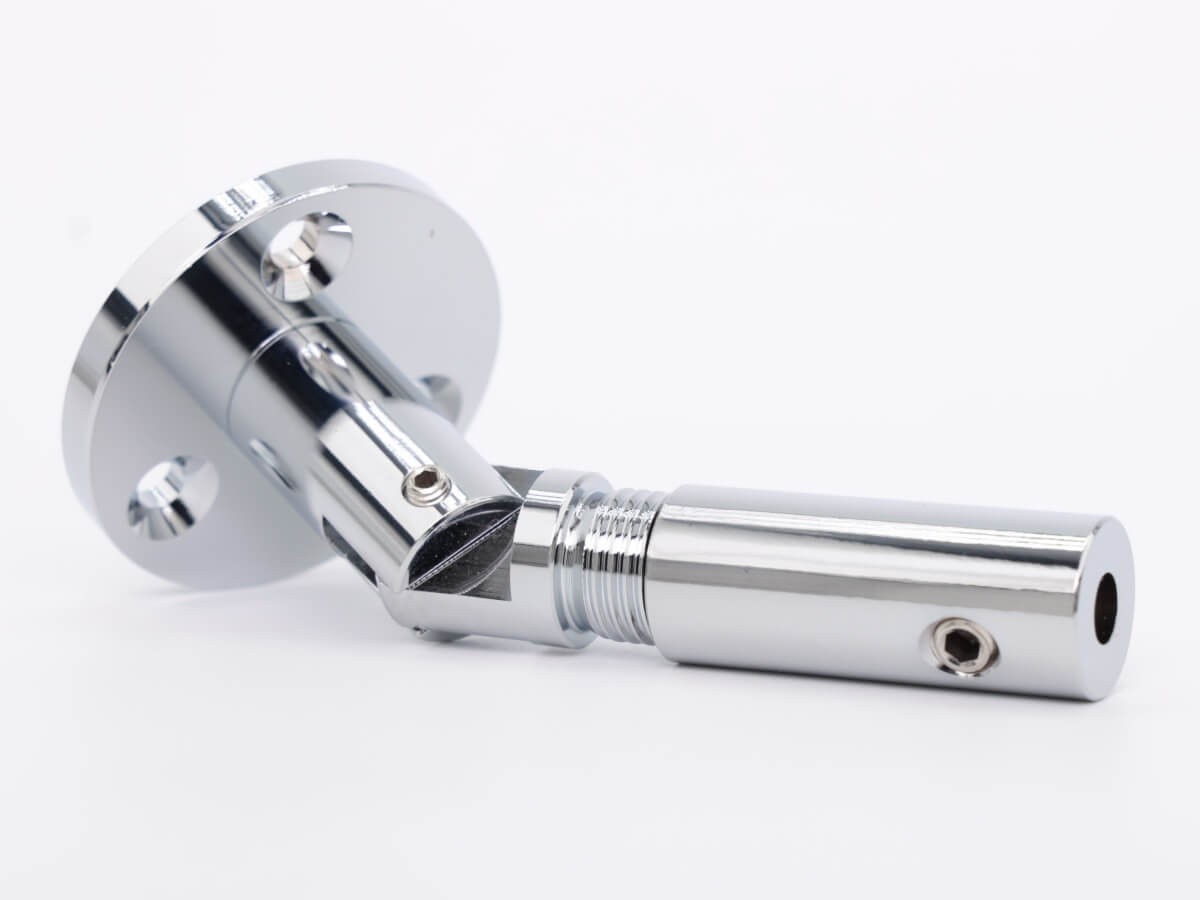

Финишный шарнирный кронштейн завершает монтаж вертикали и ставится, как правило, внизу. От стартового отличается главным — разборной крепёжной втулкой.
Как выполняется монтаж
Порядок сборки следующий:
- выкрутить крепёжную втулку из корпуса кронштейна;
- надеть втулку на свободный конец стержня;
- выставить её соосно с уже закреплённым шарниром;
- накрутить втулку обратно на корпус;
- зафиксировать стержень установочным винтом.
Именно эта схема решает основную задачу монтажа: жёсткий стержень нельзя вставить между двумя неподвижными опорами одновременно. Разборный узел позволяет закрепить верхнюю точку, а нижнюю собрать уже по месту.
Работает в паре со стартовым
Кронштейн применяется только вместе со стартовым — на вертикаль нужен один и другой. Шарнир так же, как у стартового, компенсирует неровности стены и отклонения разметки, снимая изгибающую нагрузку со стержня.
Отступ от стены до оси — 25 мм, вес 57 г: чуть больше, чем у стартового, за счёт разборной втулки.
Предел нагрузки
Собранный узел из двух опор и стержня рассчитан на 10–15 кг. Шаг между кронштейнами выдерживайте в пределах 1 метра — иначе лёгкая панель начнёт провисать в середине пролёта. Вертикаль большей высоты набирают из нескольких отрезков стержня с опорой на каждом стыке.
Что держит собранная вертикаль
На готовую ось навешивают указатели этажей, информационные и навигационные таблички, постеры, секции декоративных панно. Типовые объекты — лобби бизнес-центров, выставочные холлы, шоурумы, представительские зоны офисов.
Характеристики
| Артикул | RF04-02-SP |
|---|---|
| Тип | Шарнирный, финишный |
| Отступ от стены | 25 мм до оси стержня |
| Диаметр стержня | 6 мм |
| Конструкция | Разборная крепёжная втулка |
| Крепление к стене | Три самореза |
| Фиксация стержня | Установочный винт |
| Материал | Алюминий |
| Покрытие | Хром полированный |
| Вес | 57 г |
Порядок установки
Сначала монтируют стартовый кронштейн и заводят в него стержень. Затем размечают нижнюю точку, прикладывая стержень по отвесу, — так исключается расхождение осей. Площадка притягивается тремя саморезами; в гипсокартоне применяйте анкеры под расчётную нагрузку.
Втулку накручивайте от руки до плотной посадки, не перетягивая инструментом: резьба алюминиевая и повреждается при избыточном усилии. Стержень стопорится последним, когда вся геометрия выставлена.
