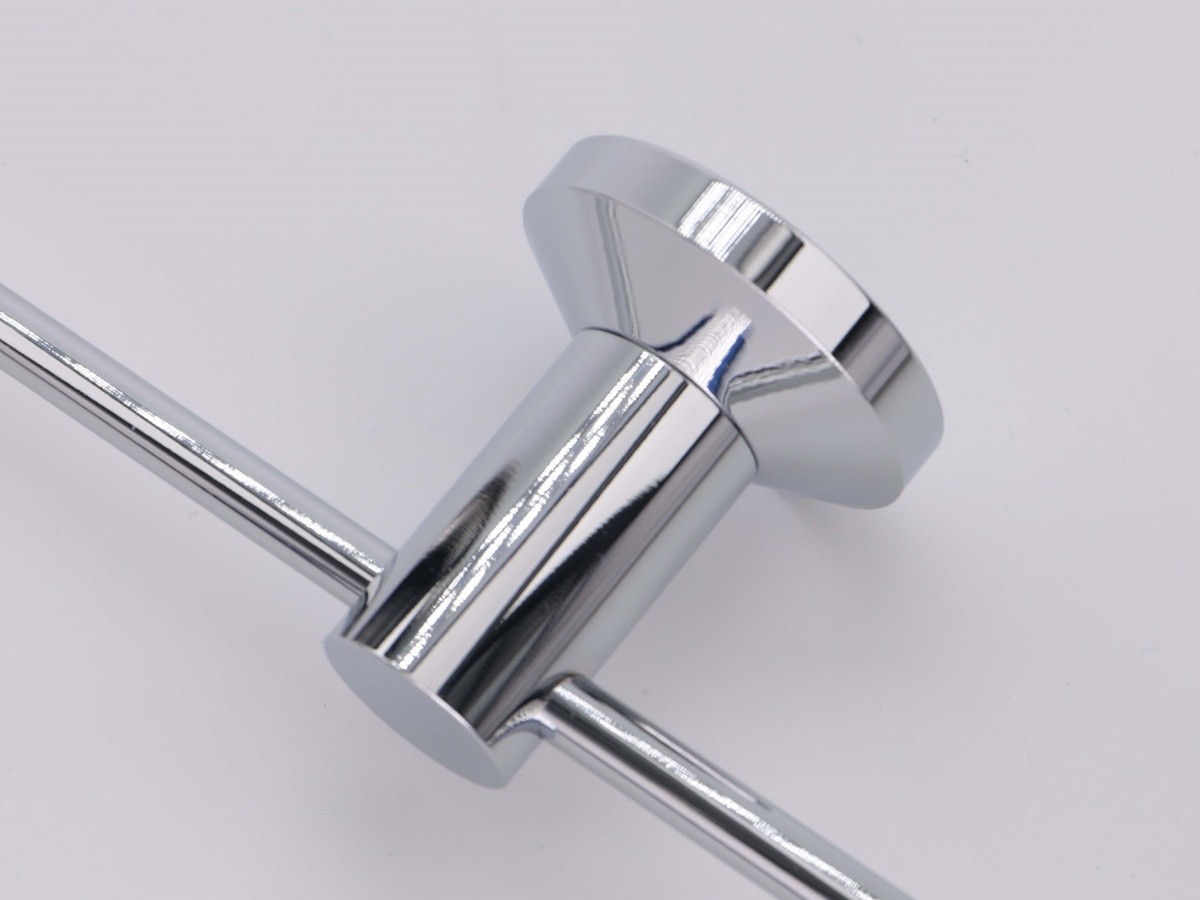

Прямой кронштейн для крепления стержня к стене

Прямой кронштейн — неповоротная опора стержневой системы с увеличенным выносом: 35 мм от стены до оси стержня, на 10 мм больше, чем у шарнирных моделей. Алюминий с покрытием хром полированный, вес 52 г.

Конструкция неразборная. Опорная площадка крепится тремя саморезами, стержень фиксируется установочным винтом.

Когда выбирают прямой кронштейн

• нужен больший отступ — панель выносится дальше от стены, тень под ней глубже;
• важна строгая геометрия — в узле нет подвижных элементов, положение задано жёстко;
• стена ровная — компенсировать перекос здесь нечем, поэтому разметка должна быть точной.

В отличие от шарнирной пары, здесь нет деления на стартовый и финишный: одинаковые кронштейны ставятся и вверху, и внизу.

Требуются заглушки

Стержень проходит через кронштейн насквозь, поэтому его торцы остаются открытыми. Чтобы вертикаль выглядела законченной, на концы устанавливают декоративные заглушки — по две на каждый стержень. В шарнирной схеме они не нужны: там торцы закрыты корпусами кронштейнов.

Расчёт нагрузки

Две опоры и стержень между ними выдерживают 10–15 кг. Максимальный пролёт — 1 метр; при большем расстоянии между кронштейнами тонкий материал даёт заметный прогиб. Когда высота конструкции превышает длину одного стержня, отрезки стыкуют, устанавливая в точке соединения ещё один кронштейн.

Для каких объектов

Увеличенный вынос 35 мм подчёркивает объём конструкции, поэтому схему берут там, где подвес работает на впечатление: представительские холлы, галереи, выставочные пространства, витринные зоны. Носители — вывески, крупные навигационные панели, декоративные композиции.

Характеристики

Точность разметки критична

Жёсткий узел не прощает ошибок: обе площадки должны лежать на одной вертикали с точностью до миллиметра, иначе стержень пойдёт враспор и его перекосит. Размечайте по отвесу или лазерному уровню, сверяя расстояние от угла в верхней и нижней точке.

Крепление — три самореза на площадку, в гипсокартоне только анкеры под нагрузку. Стержень пропускается насквозь, поэтому заранее отмерьте вылет за пределы кронштейна под установку заглушки.
