Шарнирный кронштейн для стержня, стартовый

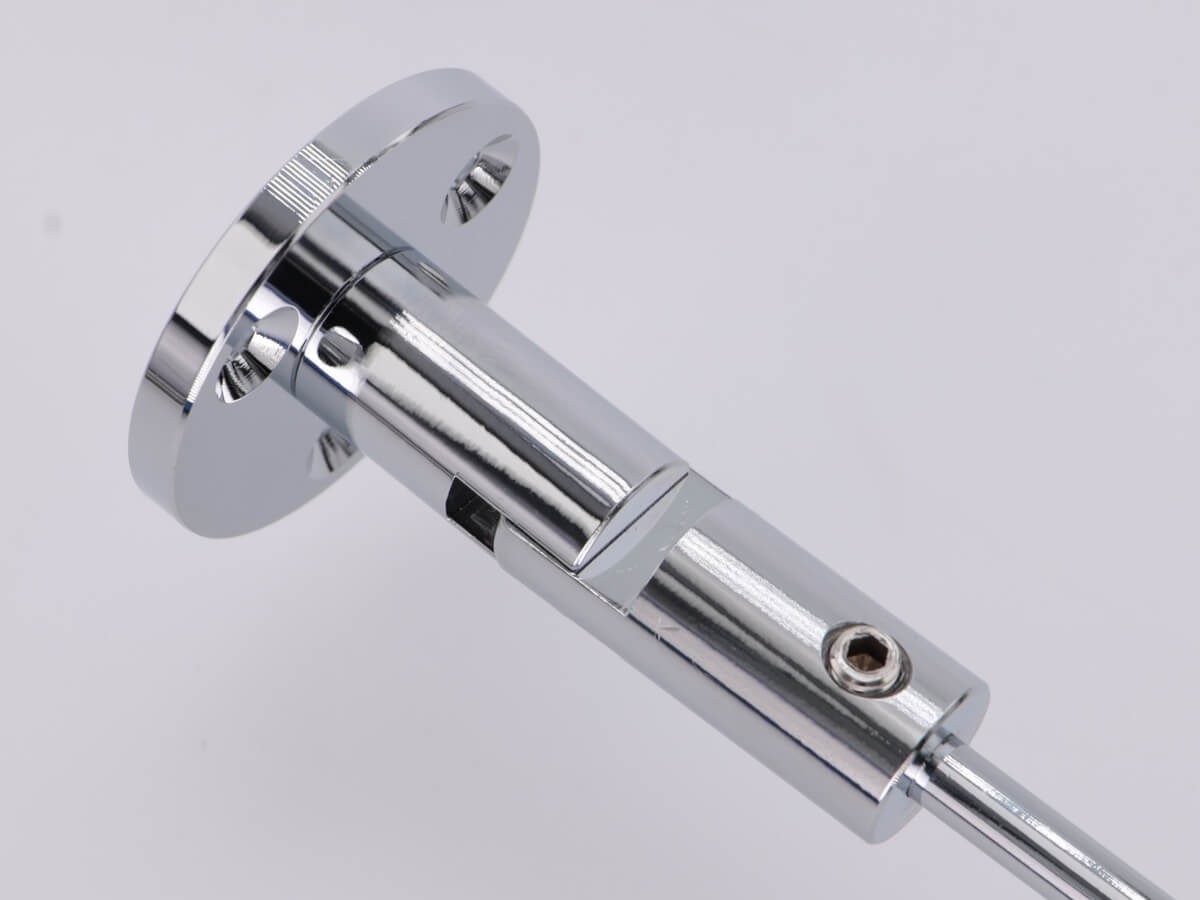

Стартовый шарнирный кронштейн — первая опора стержневой системы. С него начинают монтаж вертикали, как правило в верхней точке. Корпус выполнен из алюминия с гальваническим покрытием хром полированный.

Конструкция неразборная: стержень вставляется в посадочное отверстие и затягивается установочным винтом. Опорная площадка фиксируется к стене тремя саморезами — три точки исключают проворот узла под нагрузкой.

Зачем нужен шарнир

Поворотное соединение компенсирует неровности стены и погрешности разметки. Если верхняя и нижняя точки крепления не попали строго на одну вертикаль, шарнир примет отклонение на себя — стержень останется прямым и не будет работать на изгиб. На кирпичных и оштукатуренных стенах, где идеальная плоскость встречается редко, это заметно упрощает монтаж.

Работает в паре

Стартовый кронштейн применяется только вместе с финишным. Два стартовых собрать вертикаль не позволят: финишный имеет разборную втулку, без которой невозможно завести жёсткий стержень между двумя закреплёнными опорами.

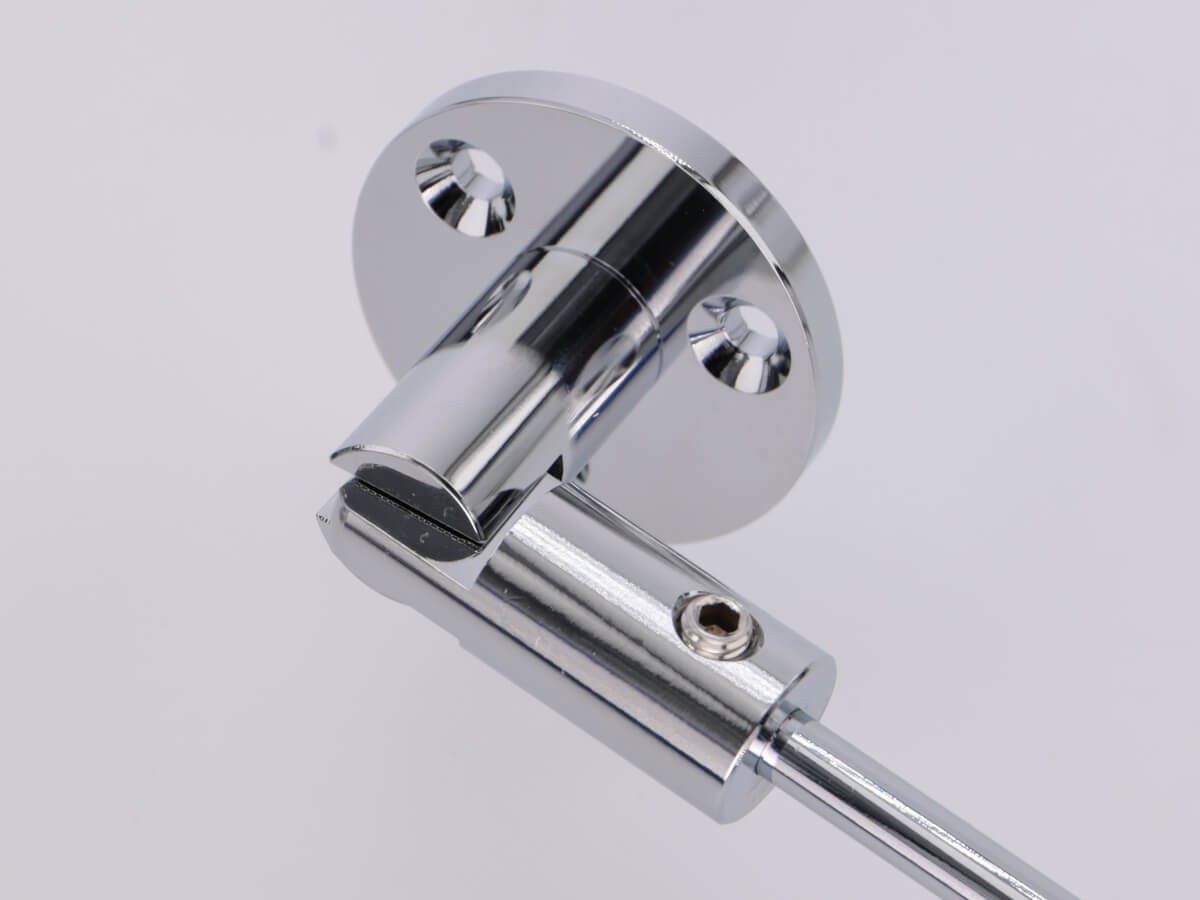

Отступ от стены до оси стержня — 25 мм. Тот же показатель у финишного кронштейна; смешивать их с прямыми (отступ 35 мм) в одной вертикали нельзя.

Нагрузка и высота вертикали

Пара кронштейнов со стержнем, закреплённым с обеих сторон, держит 10–15 кг. Расстояние до второй опоры — не более 1 метра: на большем пролёте тонкая панель прогибается под собственным весом. Для высокой вертикали ставят промежуточный кронштейн, который заодно фиксирует стык наращённых стержней.

Область применения

Монтаж на стержневой системе с отступом от стены:

• навигационные и информационные таблички;
• вывески и постеры;
• декоративные панно и составные композиции.

Систему выбирают для бизнес-центров, выставочных холлов, шоурумов и лобби гостиниц — там, где крепёж должен выглядеть представительно.

Характеристики

Рекомендации по монтажу

Опорная площадка крепится к стене тремя саморезами. Размечайте точки строго по уровню: перекос основания станет заметен на всей вертикали. В гипсокартон устанавливайте дюбели, рассчитанные на нагрузку, — обычный саморез в листе не удержит вес панели.

Стержень заводится в посадочное отверстие до упора и затягивается установочным винтом. Проверьте, что срез стержня очищен от заусенцев, иначе он не сядет в отверстие полностью.
