Подвес A2994 с четырьмя тросовыми выводами

A2994 — латунный подвес-разветвитель, который преобразует одну несущую тросовую линию в четыре отдельных точки подвеса. Основной трос входит в верхнюю часть корпуса, а четыре отходящих троса выводятся через отверстия в нижней декоративной части.

Разветвитель используют для объемных предметов, которые необходимо закрепить в четырех точках. Такая схема помогает равномерно распределить нагрузку и стабилизировать положение крупной или симметричной подвесной конструкции.

Схема разветвления A2994

• один верхний несущий трос — диаметром до 2 мм;
• четыре отходящих троса — диаметром до 1,5 мм каждый;
• материал корпуса — латунь;
• цвет покрытия — никель.

A2994 устанавливается на несущий трос и не является основанием для прямого крепления саморезом к потолку. Основное назначение модели — разветвить уже существующую тросовую линию на четыре направления.

Конструкция разветвителя на четыре троса

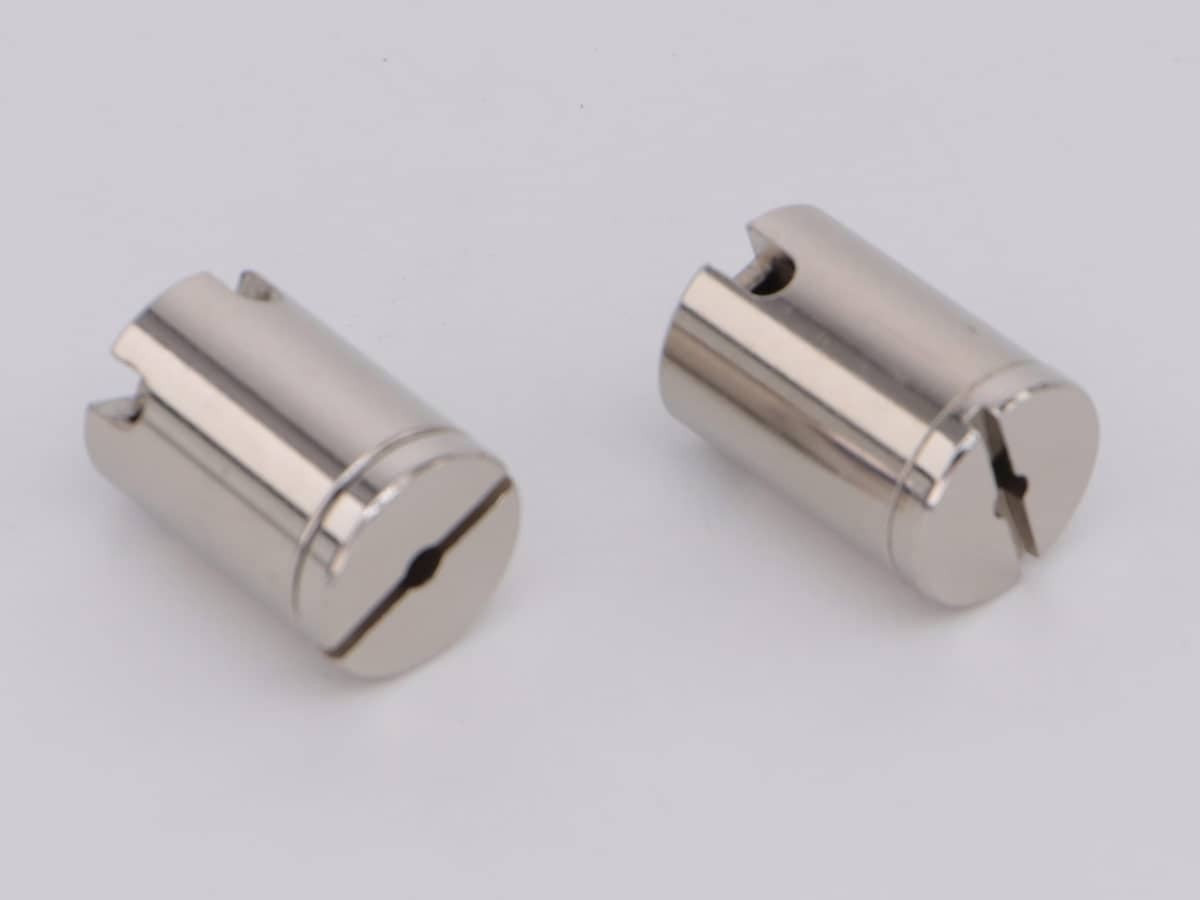

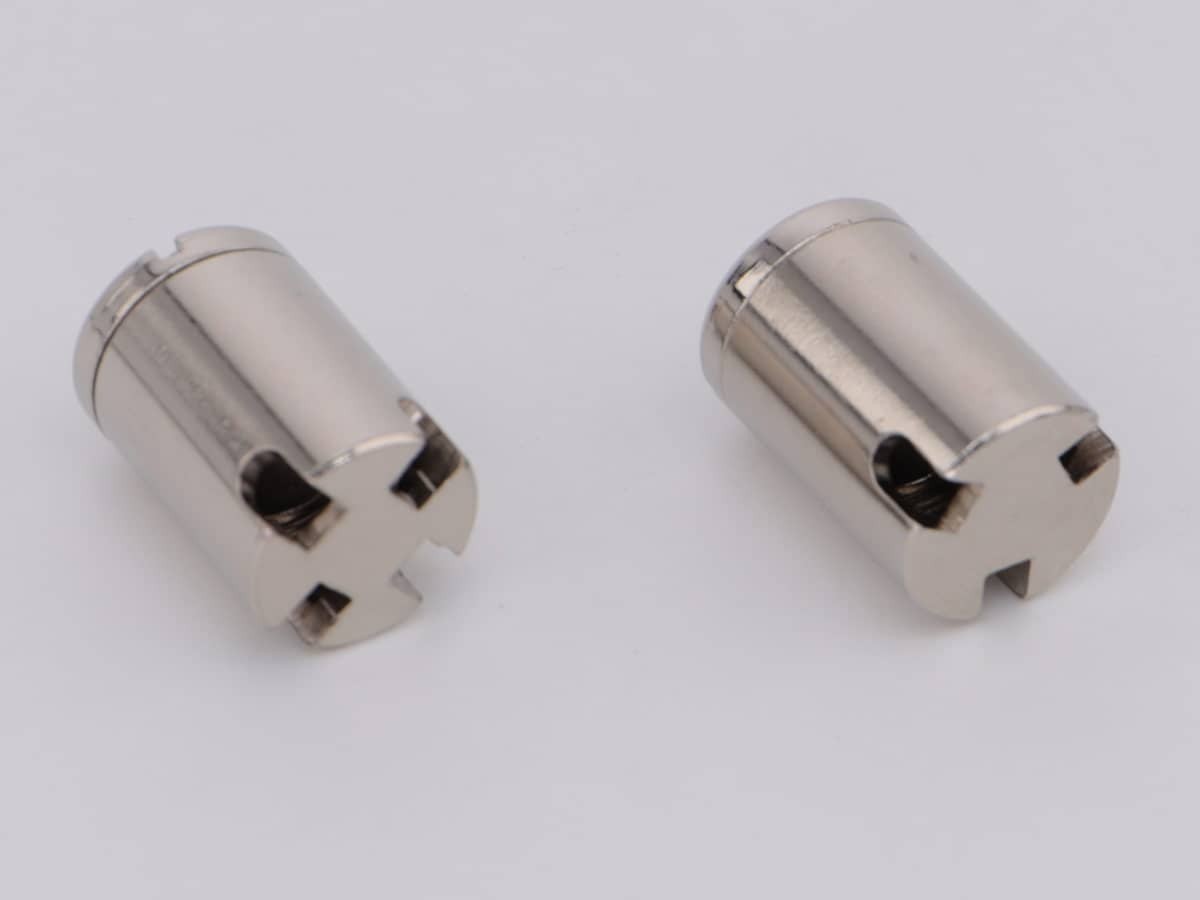

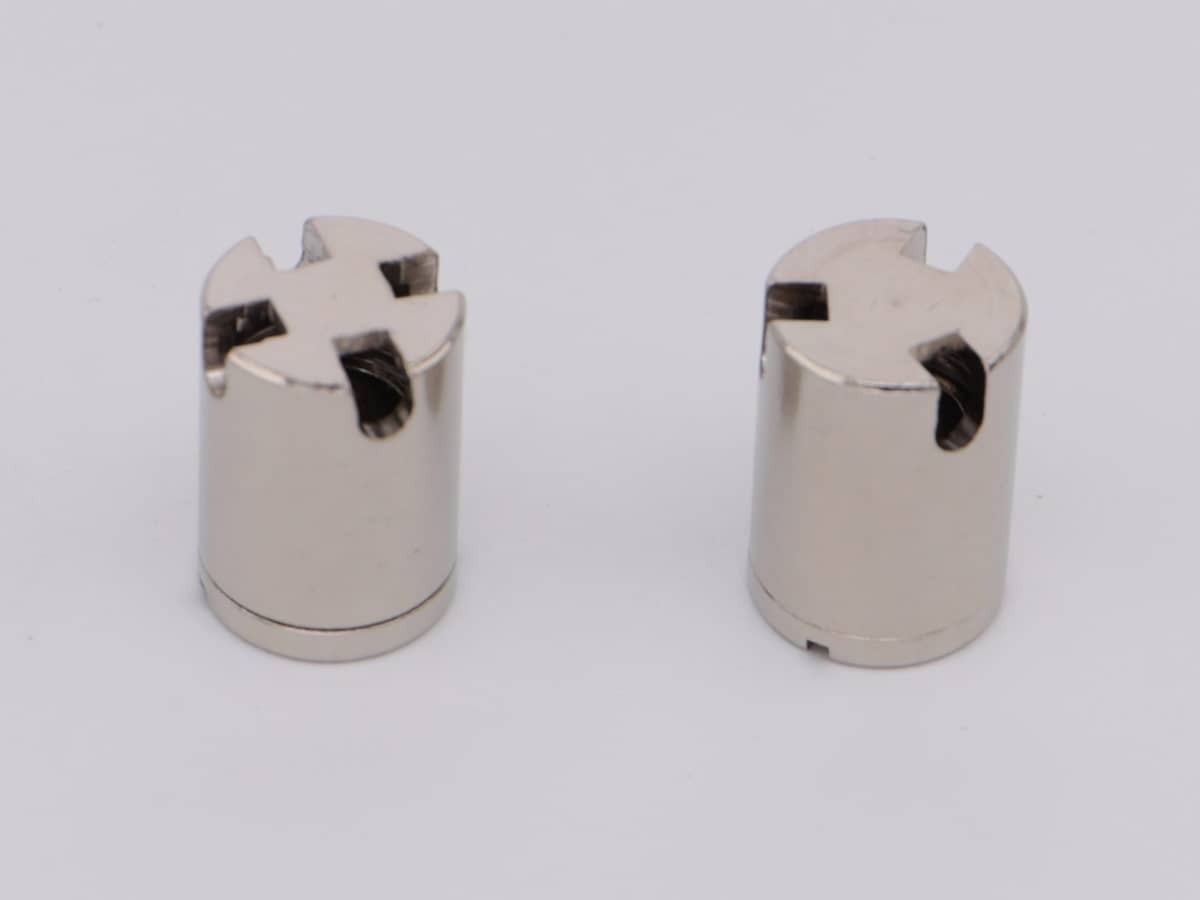

Цилиндрический корпус состоит из двух соединяемых резьбой частей. В основании находится отверстие под основной несущий трос диаметром до 2 мм. Декоративная нижняя часть имеет четыре вывода под тросы диаметром до 1,5 мм.

Несущий трос можно закрепить совместимым винтовым зажимом или алюминиевым концевым наконечником. Для четырех отходящих тросов предпочтительны компактные алюминиевые наконечники: они должны помещаться во внутреннем пространстве корпуса и не препятствовать его сборке.

Как установить A2994

Основной трос проводится через отверстие в верхней части и фиксируется внутри корпуса. Четыре отходящих троса пропускаются через отдельные выводы декоративной части и закрепляются концевыми наконечниками. После установки всех элементов обе части корпуса соединяются резьбой.

Точки крепления на подвешиваемом объекте желательно располагать симметрично. При монтаже следует учитывать массу конструкции, длину каждого троса и равномерность распределения нагрузки между четырьмя линиями.

Применение подвеса A2994

• крупные подвесные вазоны и кашпо;
• светильники с четырехточечным креплением;
• объемные интерьерные конструкции;
• выставочные инсталляции и декорации;
• рекламные конструкции;
• сложные потолочные композиции.

Если для подвешиваемого предмета достаточно трех точек крепления, можно использовать разветвитель A2993 на три троса. Для прямой установки трех тросов к потолку предназначен крепеж A2993T.

Для сборки также потребуются тросы подходящего диаметра и совместимые зажимы или концевые наконечники.

Готовые тросы для разветвителя A2994

В A2994 используется один несущий трос диаметром до 2 мм и четыре отходящих троса диаметром до 1,5 мм. Для равномерного положения подвешиваемого предмета четыре нижних троса обычно делают одинаковой длины.

В разделе тросов и готовых изделий с наконечниками можно подобрать подходящие варианты для сборки системы. Тросы с наконечниками, установленными в производственных условиях, позволяют быстрее собрать разветвитель и получить повторяемые соединения.

Если нужны четыре одинаковых отрезка определенной длины, их можно сформировать в конфигураторе тросовой оснастки. Сервис проверяет техническую совместимость троса и наконечников, но геометрическую совместимость наконечника с внутренней полостью A2994 необходимо подтвердить отдельно.
