Крепеж для светильника с цангой A23

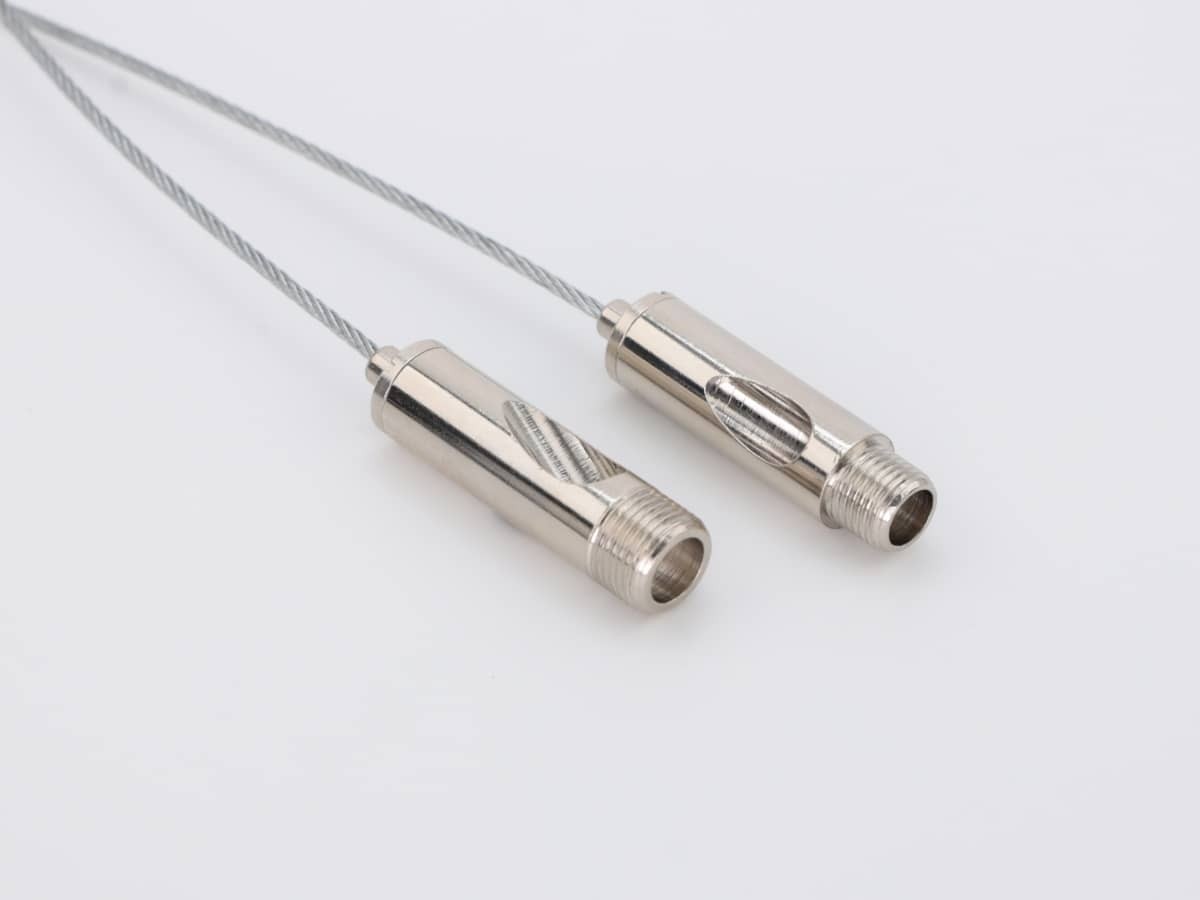

A23 — латунный цанговый подвес для крепления светильников и других подвесных конструкций на тросе диаметром от 1,5 до 2 мм. Модель выпускается в двух вариантах: A23M10 с резьбой М10×1 и A23M12 с резьбой М12×1.

В корпусе предусмотрены осевой и боковой каналы, через которые можно вывести свободный конец троса или провод внутрь светильника. Цанговый механизм позволяет регулировать положение крепежа по высоте без предварительно установленного наконечника на рабочем конце троса.

Модификации и характеристики A23

Обе модификации имеют одинаковый принцип работы и отличаются размером монтажной резьбы. Выбирать вариант необходимо по резьбе ответного отверстия в корпусе светильника, потолочной чаше или другой детали.

Чем отличаются A23M10 и A23M12

A23M10 имеет наружную резьбу М10 с мелким шагом 1 мм. Для установки требуется ответное отверстие с внутренней резьбой М10×1.

A23M12 оснащен наружной резьбой М12 с шагом 1 мм и устанавливается в отверстие М12×1.

Модификации нельзя выбирать только по приблизительному диаметру отверстия. Перед заказом необходимо проверить номинальный размер и шаг ответной резьбы. Стандартный крупный шаг М10 или М12 с данными подвесами несовместим.

Установка A23 на светильник

Резьбовая часть корпуса вкручивается в подготовленное отверстие светильника, потолочной чаши или другой монтажной детали. В зависимости от конструкции A23 может находиться непосредственно на светильнике либо на противоположной стороне тросовой сборки.

До монтажа необходимо проверить глубину ответной резьбы и наличие пространства для выхода троса или провода. Кабель не должен перегибаться на острой кромке или зажиматься между резьбовыми деталями.

Регулировка положения на тросе

Трос диаметром от 1,5 до 2 мм проводится через встроенную цангу. Механизм позволяет перемещать A23 по тросу и регулировать положение подвешенного изделия.

Перед разблокировкой цанги необходимо снять нагрузку с крепежа или обеспечить безопасную поддержку светильника. После регулировки следует проверить, что цанга вернулась в рабочее положение и надежно удерживает трос.

Для A23 рекомендуется металлический трос без полимерной оплетки. Конец должен быть ровным, без распущенных и деформированных проволок.

Канал для вывода троса или провода

В корпусе предусмотрен канал, позволяющий вывести трос или провод внутрь светильника либо через боковую часть подвеса. Конкретное направление выбирают с учетом конструкции светильника и расположения электрического подключения.

Несущий трос и электрический провод выполняют разные функции. Электропровод не следует использовать как несущий элемент, если сам кабель и конструкция светильника специально не рассчитаны на такую нагрузку.

Применение A23

• подвесные светильники;
• световые элементы интерьера;
• объемно-световые конструкции;
• декоративные подвесные элементы;
• инсталляции с выводом троса или провода через корпус крепежа.

Подбор троса

Для A23 можно использовать металлический трос диаметром 1,5 или 2 мм. Подходящие варианты представлены в разделе тросов для подвесных систем.

Перед окончательной установкой необходимо проверить прохождение троса через цангу, свободный выход через выбранный канал и надежность фиксации после регулировки.
