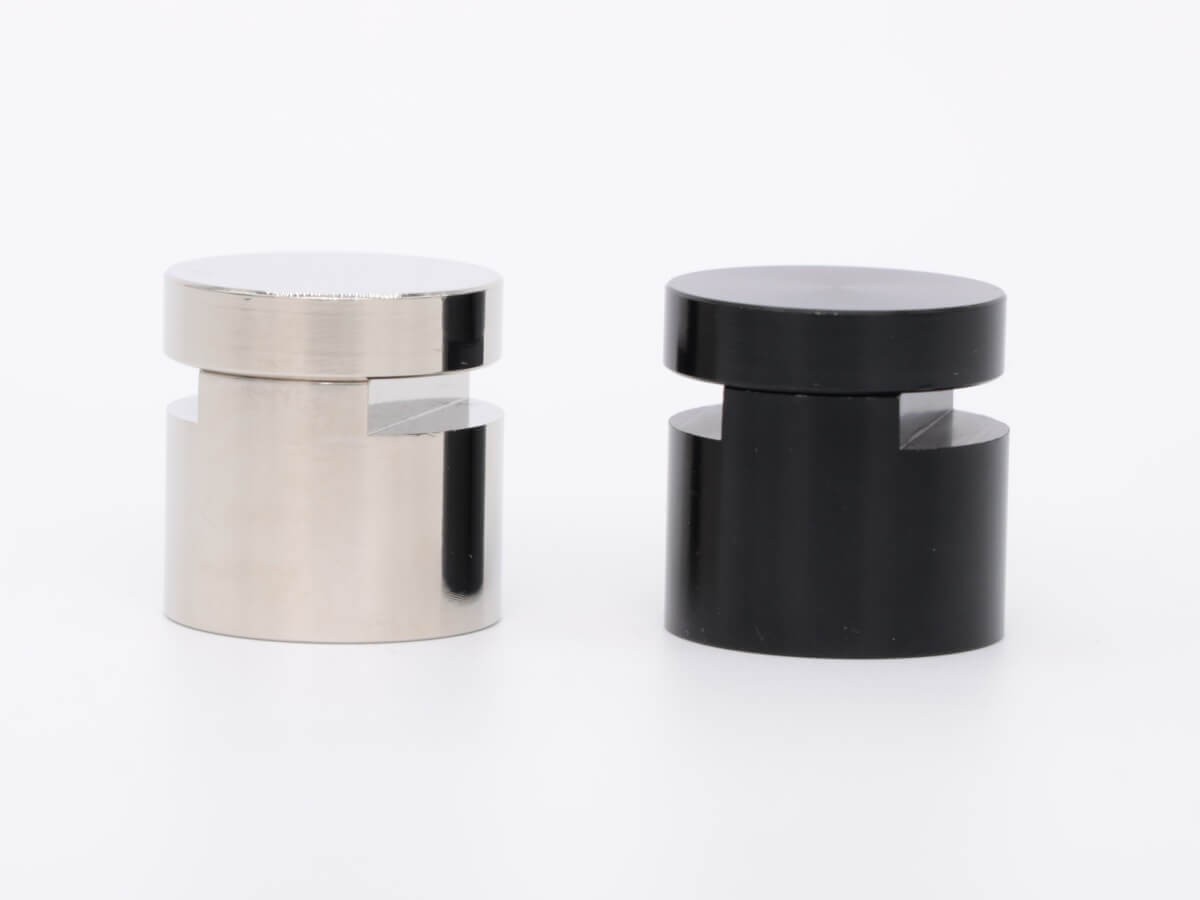

Дистанционный держатель табличек без сверления, двусторонний паз, Ø25 мм

Дистанционный держатель для табличек без сверления диаметром 25 мм с двумя пазами. Втулка имеет прорези с двух сторон, поэтому один держатель соединяет две соседние панели — кромка одной таблички заходит в левый паз, кромка второй в правый.

Это решение для составных конструкций: модульной навигации, где секции добавляются по мере надобности, стендов из нескольких панелей, длинных информационных полос. Вместо двух отдельных держателей в месте стыка ставится один, линия остаётся ровной, а число точек крепления сокращается почти вдвое.

Конструкция

Изделие состоит из двух элементов:

• втулка-держатель с двумя пазами — монтируется к стене и принимает кромки двух листов;
• декоративный болт с прямой шляпкой — прижимает материал сверху.

Алюминиевый корпус с гальваническим покрытием устойчив к коррозии. Отверстия в табличках не нужны: панели удерживаются зажимом в пазах.

Как собрать линию панелей

По краям композиции ставятся держатели с одним пазом, в местах стыка — двусторонние. Для линии из трёх панелей потребуется два крайних держателя и два двусторонних на стыках.

Планируйте зазор между панелями заранее: его задаёт ширина перемычки между пазами втулки, изменить расстояние после монтажа не получится.

Ограничение по защите от снятия

Панели удерживаются прижимом болта, скрытого стопорного элемента в конструкции нет — разобрать узел можно руками. Для составных композиций это скорее плюс: заменить одну секцию или перекомпоновать линию получится быстро.

Но в проходных зонах без контроля персонала такое крепление уязвимо. Там разумнее ставить исполнения Ø 16 или 19 мм со стопорным винтом под шестигранник.

Область применения

Монтаж составных конструкций на расстоянии от стены:

• модульные навигационные системы;
• информационные стенды из нескольких панелей;
• вывески и рекламные композиции;
• декоративные панно из секций.

Характеристики

Рекомендации по монтажу

Втулка крепится саморезом или дюбель-гвоздём с головкой не более 7,5 мм. Разметку всей линии выполняйте сразу, до установки первой втулки: положение стыков задаётся жёстко, и сдвинуть одну панель, не трогая соседние, не получится.

Толщина обеих панелей должна попадать в диапазон 4–8 мм. Кромки стеклянных листов должны быть обработаны — необработанный край хуже входит в паз и может сколоться.
