Финишный подвес для троса A02F

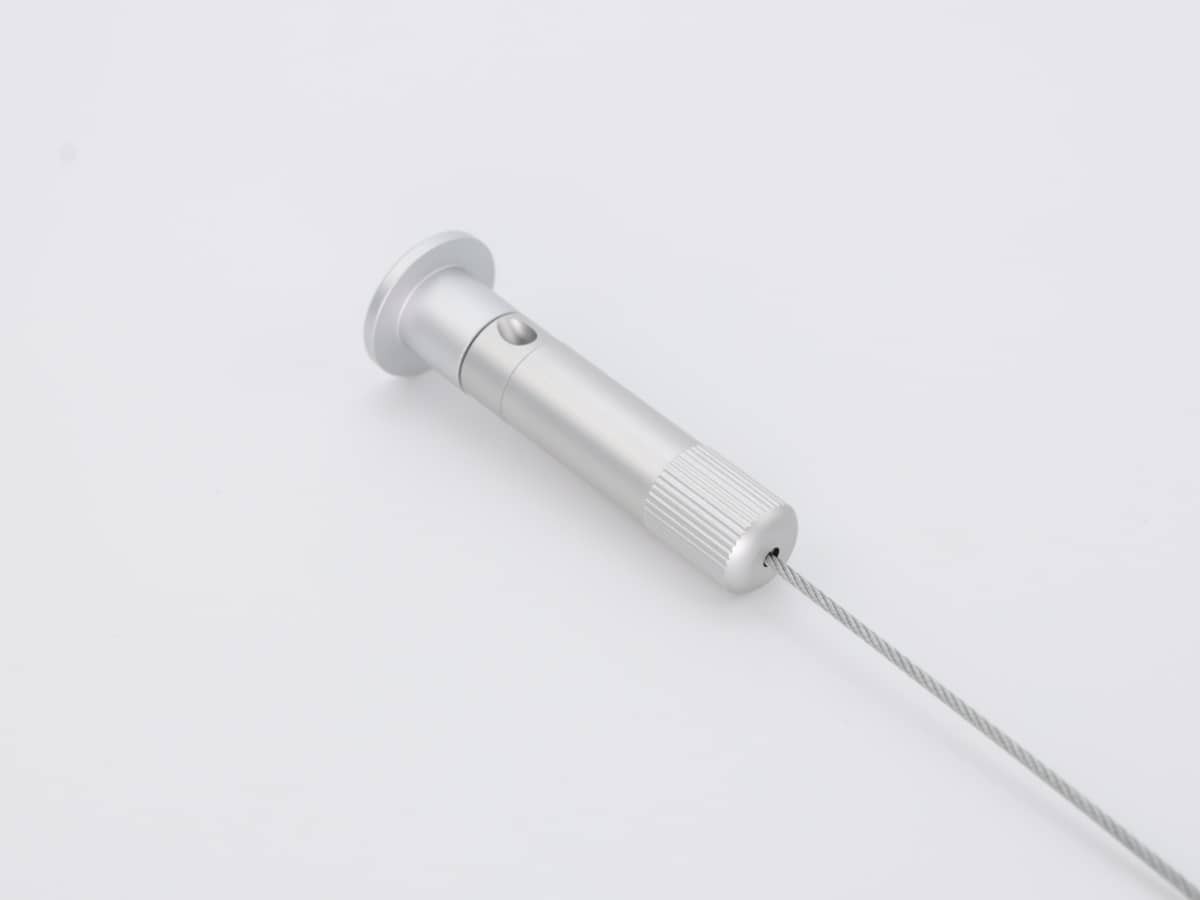

A02F — финишный прямой подвес со встроенным цанговым зажимом для фиксации и натяжения троса. Крепеж изготовлен из алюминия и имеет поверхность цвета «матовый алюминий». Может устанавливаться на потолке, полу или другой подходящей монтажной поверхности.

Финишный подвес обычно используется совместно со стартовым крепежом A02S. Стартовый элемент удерживает один конец троса с помощью наконечника или отдельного зажима, а A02F фиксирует противоположный конец встроенным цанговым механизмом. Парная конструкция предназначена для создания вертикально натянутой тросовой линии.

Конструкция финишного подвеса A02F

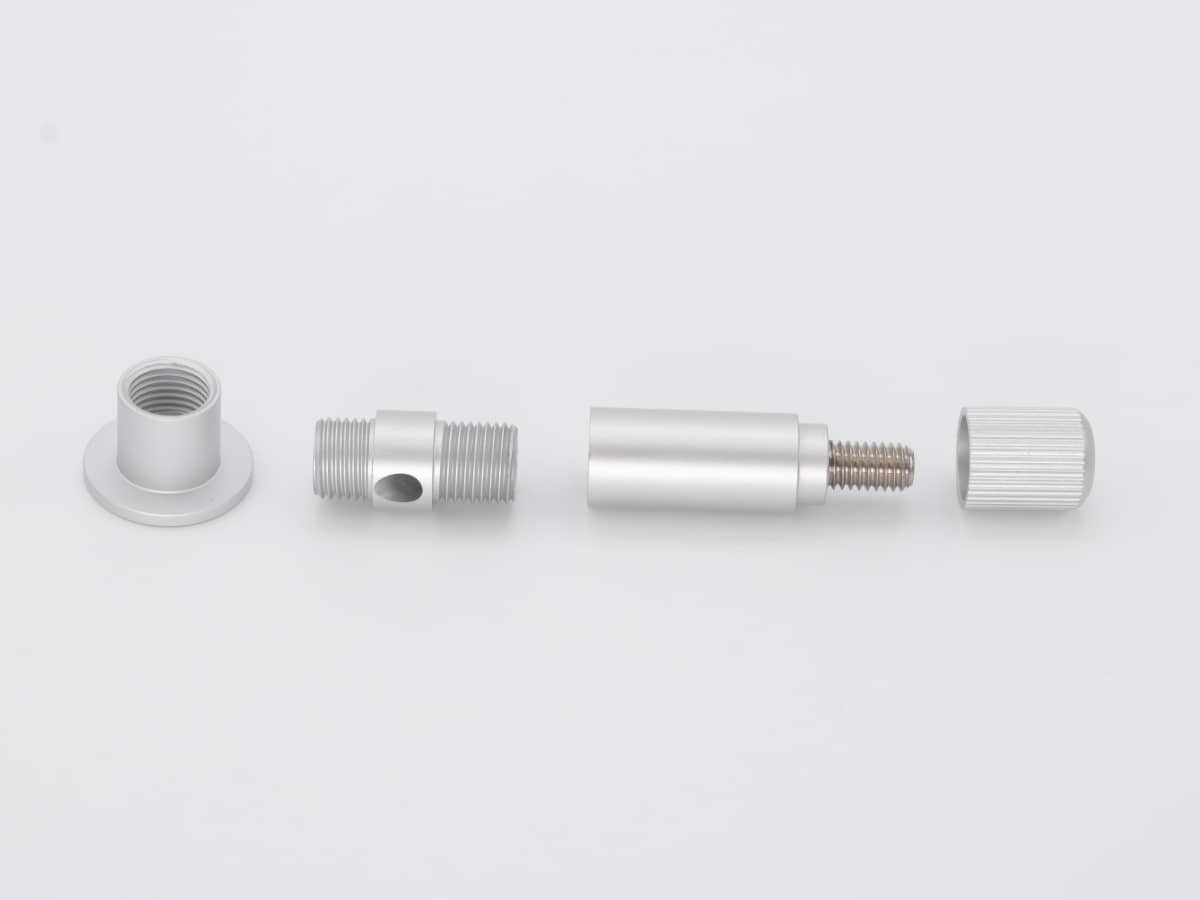

A02F имеет многосоставной цилиндрический корпус. В конструкцию входят:

• основание с внутренней резьбой и отверстием диаметром 4,4 мм под крепеж;
• резьбовая втулка c разнонаправленными резьбами (механизм натяжения троса) и отверстием для прохождения троса;
• встроенный цанговый зажим;
• фиксирующий декоративный колпачок с насечками и отверстием диаметром 3,6 мм.

Основание крепится к поверхности саморезом. В него устанавливаются остальные элементы подвеса, через которые проводится трос. Цанговый механизм удерживает трос внутри крепежа, а фиксирующий колпачок завершает сборку и предохраняет механизм от случайного разблокирования.

Как работает цанговый зажим A02F

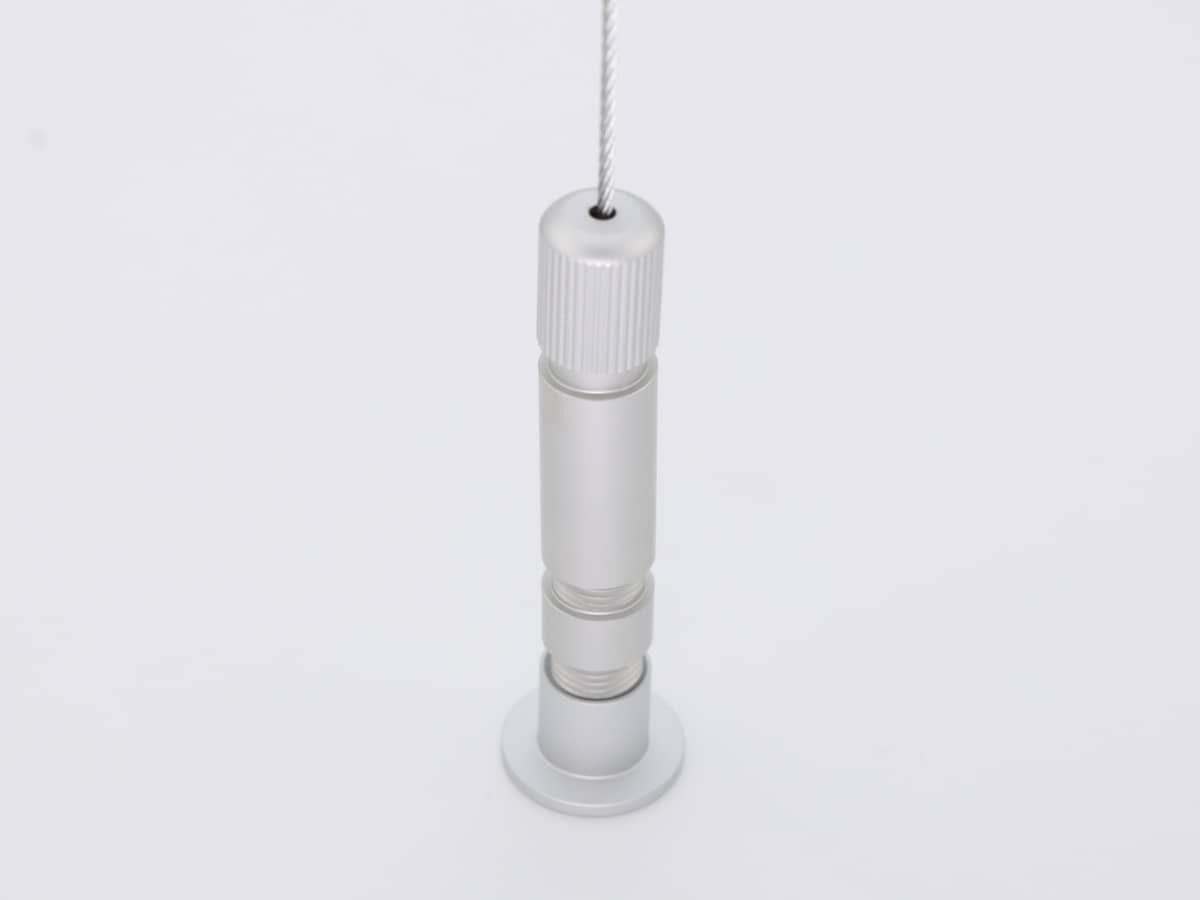

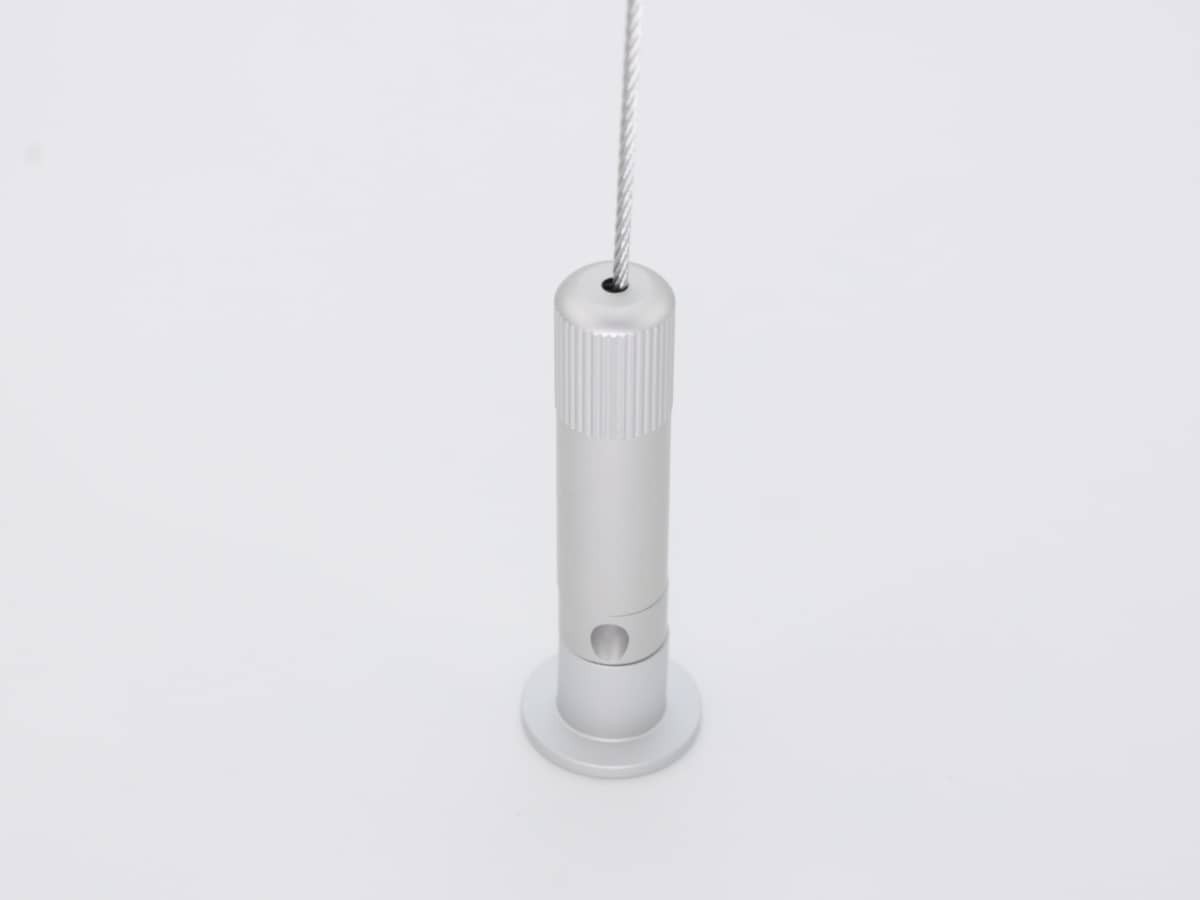

Трос проводится через отверстие декоративного колпачка и цанговый механизм. После установки цанга фиксирует трос и препятствует его обратному перемещению. Это позволяет отрегулировать положение троса при сборке, а затем закрепить его в рабочем положении.

A02F подходит для тросов диаметром 1,5–2,0 мм. Перед монтажом необходимо проверить фактический диаметр троса, состояние его конца и совместимость с проходными отверстиями подвеса. Конец троса должен быть аккуратно подготовлен, чтобы отдельные проволоки не мешали прохождению через цанговый механизм.

Совместное применение A02F и A02S

Для создания вертикального натяжного узла A02F рекомендуется использовать в паре со стартовым подвесом A02S. Крепежи устанавливаются в противоположных точках, например на потолке и полу, после чего между ними проводится и натягивается трос.

Разнонаправленные резьбовые соединения парных элементов позволяют выполнять натяжение троса при сборке системы. A02S отвечает за закрепление начального конца, а A02F — за финишную фиксацию с помощью встроенной цанги.

Применение подвеса A02F

Финишный подвес A02F используется в вертикальных тросовых конструкциях для торговых, выставочных, офисных и интерьерных пространств. С его помощью можно монтировать:

• информационные и рекламные материалы;
• стенды и подвесные панели;
• стойки и полки в магазинах и шоурумах;
• светильники и элементы интерьерного оформления;
• выставочные инсталляции и декорации;
• элементы сложных потолочных конструкций.

В зависимости от монтажной схемы A02F может применяться не только в паре с A02S, но и вместе с другими совместимыми элементами тросовой системы.

Что потребуется для монтажа

Для сборки парной натяжной системы понадобится стартовый подвес A02S и трос подходящего диаметра. Если конструкция предусматривает установку полок, табличек или панелей, на трос дополнительно устанавливают совместимые держатели и зажимы.

Перед монтажом следует проверить надежность основания, подобрать крепеж под материал потолка или пола и убедиться, что нагрузка соответствует возможностям всех элементов системы.

Какой трос выбрать для A02F

A02F подходит для тросов диаметром 1,5–2,0 мм. Для прохождения через встроенную цангу свободный конец троса должен быть ровным и не иметь распустившихся проволок. Подходящие варианты представлены в разделе тросов для подвесных систем, включая готовые отрезки с запаянными концами.

Если на противоположной стороне троса требуется кольцо, бочонок или другой наконечник, изделие нужной длины можно собрать в конфигураторе тросовой оснастки. Сторону, которая вводится в цангу A02F, следует оставить без наконечника.
