Системы тросовых подвесов для светильников: виды, монтаж и выбор

1. Основные типы подвесов светильников на тросах

Тросовые подвесы отличаются не только внешним видом, но и принципом работы, степенью регулируемости и способом передачи нагрузки. Ниже рассмотрены наиболее распространенные конструкции.

1.1. Одинарный, V-образный и Y-образный подвесы

Эти три конфигурации различаются количеством точек крепления к потолку и характером распределения нагрузки.

• Одинарный подвес — самый простой вариант: один трос соединяет светильник с одной точкой на потолке. Подходит для лёгких светильников (до 5–7 кг), когда важна минималистичная эстетика. Часто используется в жилых интерьерах, кафе, бутиках. Однако при значительной массе или вибрациях возможен раскачивание.
• V-образный подвес использует два троса, расходящихся от одной точки крепления на потолке к двум точкам на корпусе светильника. Такая схема повышает устойчивость и снижает риск вращения светильника вокруг вертикальной оси. Применяется в ритейле и офисах.
• Y-образный подвес — наиболее устойчивая из трёх конфигураций. Два троса крепятся к разным точкам на потолке и сходятся к одному узлу на светильнике. Эта система обеспечивает максимальную балансировку и равномерное распределение нагрузки. Особенно актуально для длинных линейных светильников или массивных декоративных люстр.

Профессиональный совет: При выборе между V и Y важно учитывать не только вес, но и форму светильника. Для вытянутых объектов (например, линейных LED-панелей) Y-подвес предпочтительнее — он предотвращает «перекос» и обеспечивает горизонтальное положение.

1.2. Регулируемые подвесы с фиксатором

Современные регулируемые подвесы позволяют изменять высоту светильника без инструментов. В основе — механизм с пружинным или фрикционным фиксатором, который блокирует трос в заданном положении. Нажатие на кнопку или рычаг ослабляет зажим, позволяя свободно перемещать светильник по вертикали.

Такие системы широко используются в галереях, ритейле, выставочных пространствах.

Преимущество — быстрая адаптация под меняющиеся условия освещения (например, при смене экспозиции). Недостаток — ограничение по максимальной нагрузке (обычно до 10–15 кг).

1.3. Цанговые подвесы

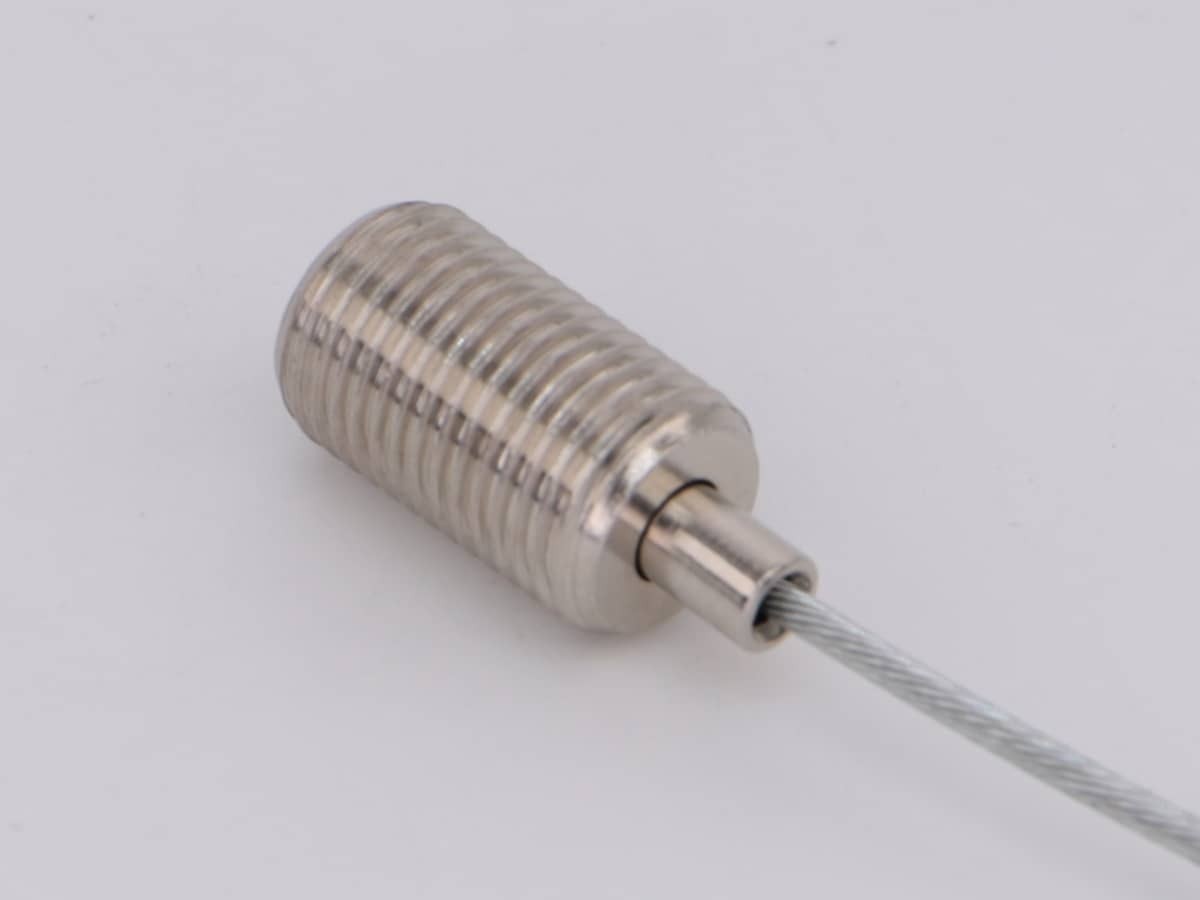

Цанговый зажим — это механическое устройство, в котором трос зажимается коническим вкладышем с шариками (цангой) внутри корпуса. При нагрузке цанга с шариками сжимает трос и надёжно фиксирует его. Такой подвес позволяет точно выставить высоту на этапе монтажа, а также дает возможность регулировать высоту при необходимости.

Цанговые системы популярны в промышленных и коммерческих проектах. Они обеспечивают высокую несущую способность (до 50 кг и более), стойкость к вибрациям, долговечность даже в агрессивных средах.

1.4. Подвесы с двойным нижним креплением (например, Y-Fit)

Системы типа Y-Fit сочетают Y-образную топологию с двумя точками крепления на корпусе светильника. Это позволяет не просто удерживать, но и балансировать светильник — особенно важно для асимметричных или неравномерно нагруженных конструкций.

Такие решения применяются в подвесных инсталляциях, сложных дизайнерских проектах с нестандартными формами.

Балансировка достигается за счёт независимой регулировки длины каждого троса, что компенсирует смещение центра тяжести.

1.5. Подвесы с карабином

Подвесы с карабином (обычно из нержавеющей стали или цинкового сплава) обеспечивают быстрое соединение/разъединение светильника и троса. Это критически важно при частой замене оборудования (выставки, фотостудии), обслуживании (чистка, ремонт), для временных инсталляциях.

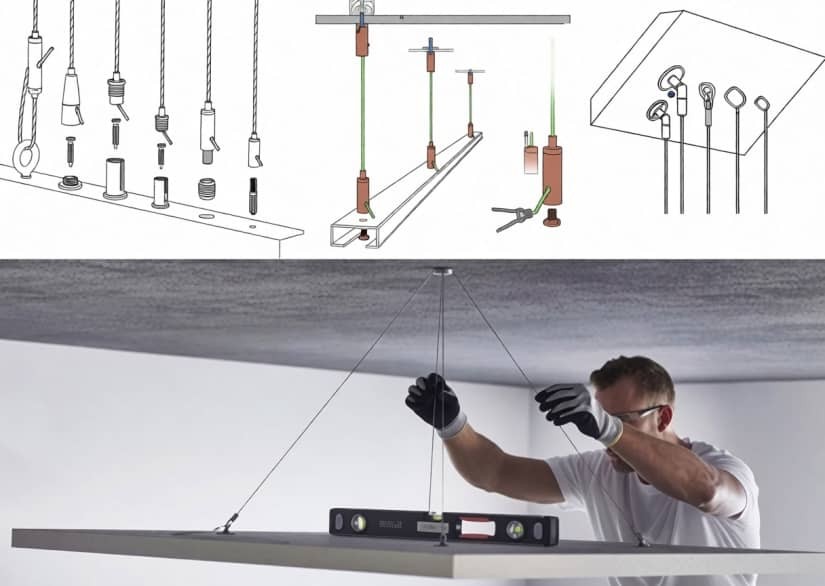

2. Комплект тросовой системы подвеса: из чего состоит и как выбрать

Любая тросовая система состоит из следующих ключевых элементов:

Тросы — основа всей системы. В России чаще всего используются тросы из нержавеющей стали AISI 304 (для внутренних помещений) или AISI 316 (для влажных или агрессивных сред — бассейны, производственные цеха). Диаметр выбирается по расчётной нагрузке: для светильников до 5 кг достаточно 1.0–1.5 мм, для 20 кг — минимум 2.0 мм.

Натяжные механизмы могут быть встроенными (в корпус подвеса) или отдельными (например, талрепы). В дизайнерских системах они часто скрыты внутри декоративного корпуса.

3. Сферы и особенности применения

• Промышленные объекты (цеха, склады): предпочтение — цанговым, винтовым или обжатым стальными наконечниками системам с высокой грузоподъёмностью. Требуется соответствие ГОСТ Р 50571 и ПУЭ.
• Торговые сети и ритейл: важна эстетика и гибкость. Используются регулируемые подвесы и цанговые крепежи, а также крепления с карабинами. Часто интегрируются в модульные потолочные системы.
• Галереи и музеи: минимальная визуальная нагрузка, точная регулировка. Выбор в пользу прозрачных лесок и тросов малого диаметра 1.0–1.5 мм. Здесь важна защита от вибраций.
• Жилые интерьеры: акцент на дизайне. Применяются тонкие тросы (1.0–1.5 мм) с декоративными наконечниками, например тросы с Т-образным наконечником, с наконечниками «кольцо» или «бочонок».
• Выставочные пространства: временные конструкции → карабины, быстросъёмные зажимы.

4. Преимущества тросовых подвесов

• Гибкость проектирования: возможность точной настройки высоты и угла.
• Эстетика: визуальная лёгкость, создающая впечатление парения.
• Быстрый монтаж и демонтаж: особенно с карабинами.
• Адаптивность: легко перенастроить под новые задачи.
• Безопасность: при правильном расчёте — высокая надёжность.
• Совместимость: работают с любыми типами светильников — от LED до люминесцентных.

5. Технические детали и расчёты

5.1. Расчёт нагрузки

Максимальная нагрузка на подвес определяется по формуле:

где:

• $G$ — масса светильника (кг),
• $k$ — коэффициент запаса прочности (обычно 3–5 для стационарных систем, 6–8 для временных),
• $n$ — количество тросов,
• $\alpha$ — угол отклонения троса от вертикали.

Пример: Светильник массой 8 кг, V-подвес ($n=2$), угол 15°.
$F_{\text{расч}}=\frac{8\cdot 4}{2\cdot \cos (15°)}\approx \frac{32}{1.93}\approx 16.6$ кг на трос.
Выбираем трос с разрывной нагрузкой ≥ 50 кг (запас 3×).

5.2. Выбор крепежа к потолку

• Бетон: анкерные болты или химические анкеры.
• Металлический каркас: саморезы по металлу или специальные зажимы.
• Дерево: винты с крупной резьбой, длина ≥ 40 мм.
• Подвесной потолок (Армстронг): использовать несущие профили, а не плиты!

Ошибка новичков: крепление к гипсокартону без усиления — категорически запрещено для нагрузок свыше 2 кг.

6. Нормативные документы для России

При проектировании и монтаже следует руководствоваться:

• ПУЭ (Правила устройства электроустановок) — сборник правил и приказов Минэнерго России, которые применяются в РФ и ряде стран СНГ. Ими руководствуются при создании и эксплуатации электроустановок и сооружений, в том числе специальных частей электрической системы.
• СП 52.13330.2016 «Естественное и искусственное освещение» — это актуализированная редакция СНиП 23-05-95. Документ утверждён приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 7 ноября 2016 года №777/пр и введён в действие с 8 мая 2017 года.
• ГОСТ Р 50571.7.715-2014 — национальный стандарт Российской Федерации, который называется «Электроустановки низковольтные. Часть 7-715. Требования к специальным электроустановкам или местам их расположения. Осветительные установки сверхнизкого напряжения».
• ГОСТ 1759.0-87 — межгосударственный стандарт «Болты, винты, шпильки и гайки. Технические условия». Утверждён и введён в действие постановлением Государственного комитета СССР по стандартам от 30.12.87 №5111. Стандарт соответствует СТ СЭВ 4203-83. Заменил ГОСТ 1759-70 (в части технических требований и маркировки крепёжных изделий).
• СанПиН 1.2.3685-21 — «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания». Документ включает, в частности, гигиенические нормативы показателей естественного, искусственного и совмещённого освещения в основных и вспомогательных помещениях общественных зданий, цилиндрической освещённости в жилых и общественных зданиях, освещённости придомовых территорий и входов в здание, территорий образовательных организаций. Также в документе установлены нормы средней вертикальной освещённости на окнах жилых зданий, палат учреждений, осуществляющих медицинскую деятельность, палат и спальных комнат организаций социального обслуживания. Документ действует с 1 марта 2021 года и срок его действия установлен до 1 марта 2027 года.

7. Профессиональные советы

1. Не экономьте на тросе. Дешёвый оцинкованный трос может корродировать через 1–2 года. Лучше сразу взять AISI 304.
2. Используйте защитные втулки в местах прохода троса через отверстия — это предотвратит износ.
3. Проверяйте угол наклона. При α > 30° нагрузка на трос возрастает почти в 1.5 раза.
4. Для влажных помещений выбирайте системы с IP ≥ 44 и изоляцией из УФ-стабильного пластика.
5. Перед монтажом протяните трос через все элементы — это сэкономит время и поможет избежать ошибок сборки.
6. Маркируйте тросы цветными метками — упростит обслуживание в будущем.

Осознанный выбор комплекта тросовых подвесов

Подвес светильников на тросах — это синтез инженерии, безопасности и дизайна. Правильно подобранная система не только надёжно удержит оборудование, но и станет частью визуального языка пространства. В условиях российского рынка, где доступны как европейские, так и китайские решения, важно ориентироваться не на цену, а на соответствие задаче, нагрузке и нормативам.

Осознанный выбор типа подвеса, компонентов и метода крепления — залог долговечности, безопасности и эстетики осветительной системы.
